전자기기기능사 기출문제 5회 (2013.10.12)

자격시험 기능사 전자기기기능사category

전자기기기능사 기출문제 2013년 5회 (2013.10.12)

1. 자격요약

□자격명 :: 전자기기기능사
□영문명 :: Craftsman Electronic Apparatus
□관련부처 :: 고용노동부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한없음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr
□자격증 관계도: 전지기기기능사, 전자산업기사, 전자기사

2. 자격정보

□ 전자기기기능사 기출문제

○ 전자기기기능사란 산업인력공단에서 시행하는 전자기기기능사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 정보화사회에서 전자기술의 발전속도에 맞추어 전자기기의 제작·제조, 조작, 보수·유지업무의 전문성을 확보하고 우수한 숙련기술인력을 양성하기 위해 제정됨.

○ 2016년부터 기존의 검정형 시험방법 외에 과정평가형으로도 자격 취득이 가능.

□ 주요특징

○ 전자기기기능사는 가정용, 공업용, 텔레비전, 음향기기, 영상기기 등 각종 전자기기를 분해, 조립, 조정, 수리하고 공장자동화 설비의 계측제어장치설비와 조작, 보수, 관리하는 업무를 수행.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 1회	2024.01.02 ~ 2024.01.05	2024.01.21 ~ 2024.01.24	2024.01.31	2024.02.05 ~ 2024.02.08	2024.03.16 ~ 2024.04.02	2024.04.17
2024년 2회	2024.03.12 ~ 2024.03.15	2024.03.31 ~ 2024.04.04	2024.04.17	2024.04.23 ~ 2024.04.26	2024.06.01 ~ 2024.06.16	2024.07.03
2024년 3회	2024.05.28 ~ 2024.05.31	2024.06.16 ~ 2024.06.20	2024.06.26	2024.07.16 ~ 2024.07.19	2024.08.17 ~ 2024.09.03	2024.09.25
2024년 4회	2024.08.20 ~ 2024.08.23	2024.09.08 ~ 2024.09.12	2024.09.25	2024.09.30 ~ 2024.10.04	2024.11.09 ~ 2024.11.24	2024.12.11

□ 수수료

○필기 : 14,500원
○실기 : 30,400원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 작업형으로 시행되며 출제기준 및 공개문제를 참조

- 각종 전자기기를 분해, 조립, 조정, 수리하고 공장자동화 설비의 계측제어장치설비와 조작, 보수, 관리 등의 능력 평가.

□ 출제기준

○ 전자기기기능사 출제기준(2015.1.1~2019.12.31).hwp 다운로드

○ 전자기기기능사 출제기준(2020.1.1~2022.12.31).hwp 다운로드

○ 전자기기기능사 공개문제.zip 다운로드

□ 취득방법

○ 시험과목

- 필기

1) 전기전자공학
2) 전자계산기일반
3) 전자측정
4) 전자기기 및 음향영상기기

- 실기

1) 전자기기 및 음향영상기기 작업

○ 검정방법

- 필기 : 객관식 4지 택일형 60문항(60분)

- 실기 : 작업형(4시간, 100점)

○ 합격기준

- 필기 : 100점을 만점으로 하여 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 60분

- 실기 : 240분

1 과목 : 전기전자공학

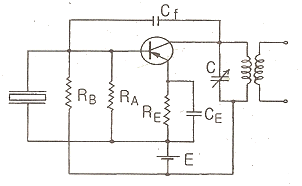

1. 다음 그림과 같은 회로의 명칭은?

①	피어스 C-B형 발진회로
②	피어스 B-E형 발진회로
③	하틀리 발진회로
④	콜피츠 발진회로

2. FET의 핀치오프(Pinch-off) 전압이란?

①	드레인 전류가 포화일 때의 드레인-소스간의 전압
②	드레인 전류가 0 인 때의 드레인-소스간의 전압
③	드레인 전류가 0 인 때의 게이트-드레인간의 전압
④	드레인 전류가 0 인 때의 게이트-소스간의 전압

3. JK 플립플롭을 이용한 비동기식 계수기의 오동작에 대한 설명으로 적합한 것은?

①	오동작과 클록 주파수와는 관련 없다.
②	클록 주파수가 높을수록 오동작 가능성이 크다.
③	클록 주파수가 낮을수록 오동작 가능성이 크다.
④	직렬로 연결된 플립플롭의 수가 많을수록 오동작의 가능성이 적다.

4. 증폭기에서 바이어스가 적당하지 않으면 일어나는 현상으로 옳지 않은 것은?
5. 열전자 방출 재료의 구비조건으로 옳지 않은 것은?
6. 트랜지스터와 비교하여 전계효과 트랜지스터(FET)에 관한 설명 중 옳지 않은 것은?
7. 다음과 같은 회로에서 출력 V_o는?
8. 직렬형 정전압 회로의 특징에 대한 설명 중 옳지 않은 것은?
9. 다음 중 제너 다이오드를 사용하는 회로는?
10. Y 결선의 전원에서 각 상의 전압이 100[V]일 때 선간 전압은?
11. 다음 중 집적회로(Integrated Circuit)의 장점이 아닌 것은?
12. 이상형 병렬 저항형 CR발진회로의 발진주파수는?
13. 다음 중 플립플롭 회로와 같은 것은?
14. 100[Ω]의 저항에 10[A]의 전류를 1분간 흐르게 하였을 때의 발열량은?
15. 고전압 고전류를 얻기 위해서는 다음 중 어느 정류 회로가 좋은가?

2 과목 : 전자계산기일반

16. 다음 중 저주파 발진기로 가장 적합한 것은?
17. 2진수 11010.11110를 8진수와 16진수로 올바르게 변환한 것은?
18. ADD 명령을 사용하여 1을 덧셈하는 것과 같이 해당 레지스터의 내용에 1을 증가시키는 명령어는?
19. 다음 중 C 언어의 자료형과 거리가 먼 것은?
20. 다음 중 제어장치의 역할이 아닌 것은?
21. 마이크로프로세서의 구성요소가 아닌 것은?
22. 8비트로 부호와 절대값 방법으로 표현된 수 42를 한 비트씩 좌우측으로 산술 시프트 하면?
23. 불 대수의 기본 정리 중 틀린 것은?
24. 다음 중 설명이 바르게 된 것은?
25. 입출력 장치에 대한 설명으로 옳지 않은 것은?
26. 연산에 관계되는 상태와 인터럽트(interrupt) 신호를 기억하는 것은?
27. 순서도를 사용함으로써 얻을 수 있는 효과가 아닌 것은?
28. ROM에 대한 설명 중 틀린 것은?
29. 어떤 전자 기술자가 색 띠 저항을 측정하고자 한다. 그런데 그 저항의 색 띠가 벗겨져 값을 읽을 수 없었다. 그래서 그 전자 기술자는 옆에 있는 테스터기(MultiTester)를 두고, 연구실에 있는 휘트스톤 브리지(Wheatstone Bridge)를 가져와 저항 값을 측정하였다. 그 이유로 가장 적당한 것은?
30. 가동코일형 전류계에서 측정하고자 하는 전류가 50[mA] 이상으로 클 때에는 계기에 무엇을 접속하여 측정하는가?

3 과목 : 전자측정

31. 다음 ( ) 안에 들어갈 내용으로 옳은 것은?
대전류를 측정할 경우에는 열전쌍의 허용 전류가 커기므로 열선이 굵어지고, 필연적으로 ( ① )가 커져서 차단 주파수가 낮아진다. 그러므로 높은 주파수의 대전류는 철심을 사용한 ( ② )를 사용한다.
32. 저항값을 측정하는 방법 중 중저항 1[Ω] ~ 1[㏁]을 측정하는 방법으로 가장 적합하지 않은 것은?
33. 참값이 25.00[V]인 전압을 측정하였더니 24.85[V] 라는 값을 얻었다. 이 때 보정 백분율은 약 몇 [%] 인가?
34. 기록계기의 기록 방법에 해당하지 않는 것은?
35. 3상 전력을 측정하는 방법으로 적합하지 않은 것은?
36. 안테나의 실효 저항은 희망주파수에서 공진시킨 상태에서 측정해야 한다. 실효 저항 측정법이 아닌 것은?
37. 표준신호 발생기의 출력은 1[㎶]를 기준으로 하여 0[dB]로 표시하는 것이 보통이다. 환산된 출력이 60[dB]일 때, 전압은 몇 [㎶] 인가?
38. 오실로스코프로 전압을 측정할 때 수평 편향판에 가해지는 전압의 파형은?
39. R, L, C 등을 직렬로 연결시켜 직렬 공진회로의 특성을 이용한 주파수계는?
40. 다음은 무엇에 대한 설명인가?
시간적으로 연속적인 아날로그 신호에서 어느 시간 마다 원신호의 크기를 추출하는 조작을 말하며, 원신호에서 추출된 값을 샘플값이라 한다.
41. 다음 제어량 중 서보 기구에 속하는 것은?
42. 다음 중 공정제어에 속하지 않는 것은?
43. 다음 설명 중 전장 발광과 관계가 없는 것은?
44. 다음 중 태양전지는 무슨 효과를 이용한 것인가?
45. 초음파의 발생 소자 중 전기왜형 진동자로 사용되는 소자는?

4 과목 : 전자기기 및 음향영상기기

46. 그림과 같이 복합유전체를 선택 가열하는 경우 온도가 높은 순서로 옳은 것은? (단, 그림은 3개의 비커를 축이 일치하도록 하여 전극판 사이에 놓고 유전가열 하는 경우로서 주파수는 20[MHz]로 하며, 식염수는 0.1% NaCl 이다.)
47. 다음 중 자동 온수기에서 제어대상은?
48. 흑백 방송은 정상이나 컬러 방송 수신시 색이 전혀 안 나온다면 조사 할 요소는?
49. 펄스레이더에서 전파를 발사하여 수신할 때까지 2.8[㎲]가 걸렸다면 목표물까지의 거리는?
50. 다음 그림은 동작 신호량(Z)과 조작량(Y)의 관계를 나타낸 것이다. 그림의 ( )안에 알맞은 것은?
51. 전자 냉동기의 기본원리를 나타낸 것이다. "ㄷ"점에서 발열이 있었다면 흡열현상이 나타나는 곳은?
52. 수신기의 종합특성에 해당되지 않는 것은?
53. 2개의 스피커를 병렬 연결했을 때의 합성 임피던스는 1개의 스피커 때보다 어떻게 되는가?
54. FM 수신기에서 스켈치(squelch) 회로의 사용 목적은?
55. 녹음 때는 고역을 재생 때는 저역을 각각의 증폭기로 보정하여 전체를 통하여 평탄한 특성으로 만드는 것을 무엇이라고 하는가?
56. 다음 중 TV 수신 안테나가 아닌 것은?
57. 오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 현상이 아닌 것은?
58. 다음 중 산란 효과를 보완하여 X-선 영상의 해상도를 높이기 위해 사용되는 것은?
59. 다음 중 전력 증폭기의 출력 P[W]는? (단, V는 출력되는 음성전압, R은 스피커의 부하저항)
60. 광학 현미경의 광원은 전자현미경의 어느 곳에 해당되는가?
