공조냉동기계기사 기출문제 1회 (2018.03.04)

자격시험 기사 공조냉동기계기사category

공조냉동기계기사 기출문제 2018년 1회 (2018.03.04)

1. 자격요약

□자격명 :: 공조냉동기계기사
□영문명 :: Engineer Air-Conditioning Refrigerating Machinery
□관련부처 :: 국토교통부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한있음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr
□자격증 관계도: 공조냉동기계기능사, 공조냉동기계산업기사, 공조냉동기계기사

2. 자격정보

□ 공조냉동기계기사 기출문제

○ 응시자격을 갖추고 한국산업인력공단에서 시행하는 공조냉동기계기사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 공조냉동기술은 단독으로 또는 다른 기술과 병합하여 활용 범위가 매우 넓고, 사용하는 공조냉동기계의 종류, 규모 및 피냉각물의 종류도 너무나 다양해서 이를 전문직으로 다룰 기술인력이 요구되므로, 냉동과 공기조화에 관한 공학적인 이론을 바탕으로 산업현장에서 요구되는 공조냉동기계 및 설비의 기본적인 설계 및 운용을 담당할 전문기능인력을 양성하기 위하여 제정됨.

□ 주요특징

○ 공조 및 냉동기계장치의 설계, 설치, 시공, 정비, 관리유지, 보수, 점검 등의 업무를 수행.

○ 냉동고압가스제조시설, 냉동기제조시설, 냉동기계와 공기조화설비를 운용하는 사업체에서 고압가스 및 냉동기의 제조공정을 관리하고, 위해를 예방하기 위한 안전관리규정을 시행하는 직무를 담당.

□ 진로 및 전망

○ 취업

- 주택, 토지개발, 도로, 가스안전, 가스 등 각종 공사, 냉동고압가스업체, 공조냉동설비 관련 업체, 냉난방 및 냉동장치 제조업체, 냉동고압가스업체, 공조냉동설비 관련 업체, 저온유통업체, 식품냉동업체 등으로 취업 가능.

- 건설업체, 감리전문업체, 엔지니어링업체, 정밀기계제조업체, 제약회사, 검사기관, 정부기관 등으로 진출 가능.

○ 에너지이용합리화법에 의한 에너지절약전문기업의 기술인력, 고압가스안전관리법에 의한 냉동제조시설, 냉동기제조시설의 안전관리책임자, 건설기술관리법에 의한 감리전문회사의 감리원 등으로도 취업 가능.

○ 우대

- 공조냉동제조업체 등에서 채용 시 공조냉동기계 관련 자격증을 소지하거나 기계설계 관련 학과를 졸업한 경우 우대받을 수 있음.

- 국가기술자격법에 의해 공공기관 및 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

○ 가산점

- 6급 이하 및 기술직공무원 채용시험 시 가산점.

- 공업직렬의 일반기계, 농업기계 직류에서 채용계급이 8·9급, 기능직 기능8급 이하일 경우와 6·7급, 기능직 기능7급 이상일 경우 모두 5%의 가산점.

- 다만, 가산 특전은 매 과목 4할 이상 득점자에게만, 필기시험 시행 전일까지 취득한 자격증에 한함.

○ 자격부여

- 공조냉동기계기사 자격을 취득하면, 건설기술관리법에 의한 감리전문회사 등록을 위한 감리원 자격이 주어지고, 건설산업기본법에 의한 건설업 등록을 위한 기술인력(난방시공업), 산업안전보건법에 의한 근로자의 보건·안전 지정교육기관, 지정검사기관으로 지정받기 위한 기술인력, 에너지이용합리화법에 의한 에너지절약전문기업 등록, 제조검사 및 설치검사 면제받기 위한 기술인력 등으로 활동할 수 있음.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 기사 1회	2024.01.23 ~ 2024.01.26	2024.02.15 ~ 2024.03.07	2024.03.13	2024.03.26 ~ 2024.03.29	2024.04.27 ~ 2024.05.12	2024.06.18
2024년 기사 2회	2024.04.16 ~ 2024.04.19	2024.05.09 ~ 2024.05.28	2024.06.05	2024.06.25 ~ 2024.06.28	2024.07.28 ~ 2024.08.14	2024.09.10
2024년 기사 3회	2024.06.18 ~ 2024.06.21	2024.07.05 ~ 2024.07.27	2024.08.07	2024.09.10 ~ 2024.09.13	2024.10.19 ~ 2024.11.08	2024.12.11

□ 수수료

○필기 : 19,400원
○실기 : 22,600원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 필답형으로 시행되며 출제기준을 참조

□ 출제기준

○ 공조냉동기계기사 출제기준(2011.1.1~2018.6.30).hwp 다운로드

○ 공조냉동기계기사 출제기준(2018.7.1~2019.12.31).hwp 다운로드

○ 공조냉동기계기사 출제기준(2020.1.1~2021.12.31).hwp 다운로드

□ 취득방법

○ 응시자격

- 관련학과 : 대학의 냉동공조공학, 기계공학 등 관련학과

- 기술자격 소지자 : 동일(유사)분야 다른 종목 기사 / 산업기사 + 실무경력 1년 / 기능사 + 실무경력 3년

- 순수경력자 : 실무경력 4년(동일, 유사 분야)

- 동일직무분야 : 경영·회계·사무 중 생산관리, 건설, 재료, 화학, 전기·전자, 정보통신 중 방송무선, 통신, 안전관리, 환경·에너지

○ 시험과목

- 필기

1) 기계열역학
2) 냉동공학
3) 공기조화
4) 전기제어공학
5) 배관일반

- 실기

1) 냉동 및 냉난방설계

○ 검정방법

- 필기 : 객관식 4지 택일형 과목당 20문항(과목당 30분)

- 실기 : 필답형(3시간)

○ 합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점 이상, 전과목 평균 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 150분

- 실기 : 180분

1 과목 : 기계열역학

1. 증기터빈 발전소에서 터빈 입구의 증기 엔탈피는 출구의 엔탈피보다 136kJ/kg 높고, 터빈에서의 열손실은 10kJ/kg이다. 증기 속도는 터빈입구에서 10m/s이고, 출구에서 110m/s일 때 이 터빈에서 발생시킬 수 있는 일은 약 몇 kJ/kg인가?

①	10
②	90
③	120
④	140

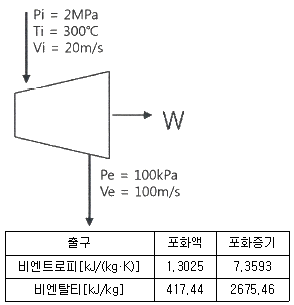

2. 압력 2MPa, 온도300℃의 수증기가 20m/s 속도로 증기터빈으로 들어간다. 터빈출구에서 수증기 압력이 100kPa, 속도는 100m/s이다. 가역단열과정으로 가정시, 터빈을 통과하는 수증기 1kg 당 출력일은 약 몇 kJ/kg인가? (단, 수증기표로부터 2MPa, 300℃에서 비엔탈피는 3023.5 kJ/kg, 비엔트로피는 6.7663 kJ/(kg·K)이고, 출구에서의 비엔탈피 및 비엔트로피는 아래 표와 같다.)

①	1534
②	564.3
③	153.4
④	764.5

3. 그림과 같이 온도(T)-엔트로피(S)로 표시된 이상적인 랭킨사이클에서 각 상태의 엔탈피(h)가 다음과 같다면, 이 사이클의 효율은 약 몇 %인가? (단, h₁ = 30 kJ/kg, h₂ = 31 kJ/kg, h₃ = 274 kJ/kg, h₄ = 668 kJ/kg, h₅ = 764 kJ/kg, h₆ = 478 kJ/kg 이다.)

①	39
②	42
③	53
④	58

4. 어떤 기체가 5kJ의 열을 받고 0.18kN·m의 일을 외부로 하였다. 이때의 내부에너지의 변화량은?
5. 단위질량의 이상기체가 정적과정 하에서 온도가 T₁에서 T₂로 변하였고, 압력도 P₁에서 P₂로 변하였다면, 엔트로피 변화량 △S는? (단, C_v와 C_p는 각각 정적비열과 정압비열이다.)
6. 초기압력 100kPa, 초기체적 0.1m³인 기체를 버너로 가열하여 기체 체적이 정압과정으로 0.5m³이 되었다면 이 과정 동안 시스템이 외부에 한 일은 약 몇 kJ인가?
7. 엔트로피(s) 변화 둥과 같은 직접 측정할 수 없는 양들을 압력(P), 비체적(v) , 온도(T)와 같은 측정 가능한 상태량으로 나타내는 Maxwell 관계식과 관련하여 다음 중 틀린 것은?
8. 대기압이 100kPa일 때, 계기압력이 5.23MPa인 증기의 절대 압력은 약 몇 MPa인가?
9. 열역학적 변화와 관련하여 다음 설명 중 옳지 않은 것은?
10. 공기압축기에서 입구 공기의 온도와 압력은 각각 27℃, 100kPa이고, 체적유량은 0.01m³/s이다. 출구에서 압력이 400kPa이고, 이 압축기의 등엔트로피 효율이 0.8일 때, 압축기의 소요 동력은 약 몇 kW인가? (단, 공기의 정압비열과 기체상수는 각각 1kJ/(kg·K), 0.287kJ/(kg·K)이고, 비열비는 1.4이다.)
11. 다음 중 강성적(강도성, intensive) 상태량이 아닌 것은?
12. 이상기체가 정압과정으로 dT만큼 온도가 변하였을 때 1kg당 변화된 열량 Q는? (단, C_v는 정적비열, C_p는 정압비열, k는 비열비를 나타낸다.)
13. 랭킨 사이클에서 25℃, 0.01MPa 압력의 물 1kg을 5MPa 압력의 보일러로 공급한다. 이때 펌프가 가역단열과정으로 작용한다고 가정할 경우 펌프가 한 일은 약 몇 kJ인가? (단, 물의 비체적은 0.001m³/kg이다.)
14. 520K의 고온 열원으로부터 18.4kJ 열량을 받고 273K의 저온 열원에 13kJ의 열량 방출하는 열기관에 대하여 옳은 설명은?
15. 이상적인 오토 사이클에서 단열압축되기 전 공기가 101.3kPa, 21℃이며, 압축비 7로 운전할 때 이 사이클의 효율은 약 몇 %인가? (단, 공기의 비열비는 1.4이다.)
16. 이상적인 복합 사이클(사바테 사이클)에서 압축비는 16, 최고압력비(압력상승비)는 2.3, 체절비는 1.6이고, 공기의 비열비는 1.4일 때 이 사이클의 효율은 약 몇 %인가?
17. 이상기체 공기가 안지름 0.1m인 관을 통하여 0.2m/s로 흐르고 있다. 공기의 온도는 20℃, 압력은 100kPa, 기체상수는 0.287kJ/(kg·K)라면 질량유량은 약 몇 kg/s인가?
18. 저온실로부터 46.4kW의 열을 흡수할 때 10kW의 동력을 필요로 하는 냉동기가 있다면, 이 냉동기의 성능계수는?
19. 온도가 각기 다른 액체 A(50℃), B(25℃), C(10℃)가 있다. A와 B를 동일질량으로 혼합하면 40℃로 되고, A와 C를 동일질량으로 혼합하면 30℃로 된다. B와 C를 동일 질량으로 혼합할 때는 몇 ℃로 되겠는가?
20. 다음 4가지 경우에서 ( ) 안의 물질이 보유한 엔트로피가 증가한 경우는?
ⓐ 컵에 있는 (물)이 증발하였다.
ⓑ 목욕탕의 (수증기)가 차가운 타일벽에서 물로 응결되었다.
ⓒ 실린더 안의 (공기)가 가역 단열적으로 팽창되었다.
ⓓ 뜨거운 (커피)가 식어서 주위 온도와 같게 되었다.

2 과목 : 냉동공학

21. 축열시스템 중 빙축열 방식이 수축열 방식에 비해 유리하다고 할 수 없는 것은?
22. 유량이 1800kg/h인 30℃ 물을 -10℃의 얼음으로 만드는 능력을 가진 냉동장치의 압축기 소요동력은 약 얼마인가? (단, 응축기의 냉각수 입구온도 30℃, 냉각수 출구온도 35℃, 냉각수 수량 50m³/h이고, 열손실은 무시하는 것으로 한다.)
23. 냉매의 구비조건에 대한 설명으로 틀린 것은?
24. 냉매에 관한 설명으로 옳은 것은?
25. 흡수식 냉동기에서 냉매의 순환경로는?
26. 고온가스 제상(hot gas defrost)방식에 대한 설명으로 틀린 것은?
27. 다음의 장치는 액-가스 열교환기가 설치되어 있는 1단 증기압축식 냉동장치를 나타낸 것이다. 이 냉동장치의 운전 시에 아래와 같은 현상이 발생하였다. 이 현상에 대한 원인으로 옳은 것은?
28. 냉동장치의 냉매량이 부족할 때 일어나는 현상으로 옳은 것은?
29. 증기 압축식 냉동사이클에서 증발온도를 일정하게 유지하고 응축온도를 상승시킬 경우에 나타나는 현상으로 틀린 것은?
30. 냉매액 강제순환식 증발기에 대한 설명으로 틀린 것은?
31. 그림과 같은 사이클을 난방용 히트펌프로 사용한다면 이론 성적계수를 구하는 식은 다음 중 어느 것인가?
32. 암모니아 냉매의 누설검지 방법으로 적절하지 않은 것은?
33. 다음 조건을 이용하여 응축기 설계시 1RT(3320kcal/h)당 응축면적은? (단, 온도차는 산술평균온도차를 적용한다.)
- 방열계수 : 1.3
- 응축온도 : 35·℃
- 냉각수 입구온도 : 28·℃
- 냉각수 출구온도 : 32·℃
- 열통과율 : 900kcal/m²·h·℃
34. 다음 중 빙축열시스템의 분류에 대한 조합으로 적당하지 않은 것은?
35. 산업용 식품동결 방법은 열을 빼앗는 방식에 따라 분류가 가능하다. 다음 중 위의 분류방식에 따른 식품동결 방법이 아닌 것은?
36. 2단 압축 l단 팽창 냉동시스템에서 게이지 압력계로 증발압력이 100kPa, 응축압력이 1100kPa일 때, 중간냉각기의 절대압력은 약 얼마인가?
37. 방열벽 면적 1000m², 방열벽 열통과율 0.232W/m²·℃인 냉장실에 열통과율 29.03W/m²·℃, 전달면적 20m²인 증발기가 설치되어 있다. 이 냉장실에 열전달률 5.805 W/m²·℃, 전열면적 500m², 온도 5℃인 식품을 보관한다면 실내온도는 몇 ℃로 변화되는가? (단, 증발온도는 -10℃로 하며 , 외기온도는 30℃로 한다.)
38. 다음 중 자연냉동법이 아닌 것은?
39. 다음 중 암모니아 냉동 시스템 에 사용되는 팽창장치로 적절하지 않은 것은?
40. 착상이 냉동장치에 미치는 영향으로 가장 거리가 먼 것은?

3 과목 : 공기조화

41. 온도가 30℃이고, 절대습도가 0.02kg/kg인 실외 공기와 온도가 20℃, 절대습도가 0.01kg/kg인 실내 공기를 1:2의 비율로 혼합하였다. 혼합된 공기의 건구온도와 절대습도는?
42. 냉수코일 설계시 유의사항으로 옳은 것은?
43. 건물의 지하실, 대규모 조리장 등에 적합한 기계환기법(강제급기+강제배기)은?
44. 다음 난방방식의 표준방열량에 대한 것으로 옳은 것은?
45. 냉·난방 시의 실내 현열부하를 q_s(W), 실내와 말단장치의 온도(℃)를 각각 t_r, t_d라 할 때 송풍량 Q(L/s)를 구하는 식은?
46. 에어워셔에 대한 설명으로 틀린 것은?
47. 덕트 내 풍속을 측정하는 피토관을 이용하여 전압 23.8mmAq, 정압 10mmAq를 측정하였다. 이 경우 풍속은 약 얼마인가?
48. 어떤 방의 취득 현열량이 8360kJ/h로 되었다. 실내온도를 28℃로 유지하기 위하여 16℃의 공기를 취출하기로 계획 한다면 실내로의 송풍량은? (단, 공기의 비중량은 1.2kg/m³, 정압비열은 1.004kJ/kg·℃이다.)
49. 다음 조건의 외기와 재순환 공기를 혼합하려고 할 때 혼합공기의 건구온도는?
- 외기 34℃ DB, 1000m³/h
- 재순환공기 26℃ DB, 2000m³/h
50. 온풍난방의 특징에 관한 설명으로 틀린 것은?
51. 간이계산법에 의한 건평 150m²에 소요되는 보일러의 급탕부하는? (단, 건물의 열손실은 90kJ/m²·h, 급탕량은 100kg/h, 급수 및 급탕 온도는 각각 30℃, 70℃이다.)
52. 덕트 조립공법 중 원형덕트의 이음 방법이 아닌 것은?
53. 공기 냉각·가열 코일에 대한 설명으로 틀린 것은?
54. 유인유닛 공조방식에 대한 설명으로 틀린 것은?
55. 온풍난방에서 중력식 순환방식과 비교한 강제 순환방식의 특징에 관한 설명으로 틀린 것은?
56. 공조방식에서 가변풍량 덕트방식에 관한 설명으로 틀린 것은?
57. 특정한 곳에 열원을 두고 열수송 및 분배망을 이용하여 한정된 지역으로 열매를 공급하는 난방법은?
58. 공조용 열원장치에서 히트펌프 방식에 대한 설명으로 틀린 것은?
59. 겨울철에 어떤 방을 난방하는 데 있어서 이 방의 현열 손실이 12000kJ/h이고 잠열 손실이 4000kJ/h이며, 실온을 21℃, 습도를 50%로 유지하려 할 때 취출구의 온도차를 10℃로 하면 취출구 공기상태 점은?
60. 관류보일러에 대한 설명으로 옳은 것은?

4 과목 : 전기제어공학

61. 회로에서 A와 B간의 합성저항은 약 몇 Ω인가? (단, 각 저항의 단위는 모두 Ω이다.)
62. 기계장치, 프로세스 및 시스템 등에서 제어되는 전체 또는 부분으로서 제어량을 발생시키는 장치는?
63. 목표값이 미리 정해진 시간적 변화를 하는 경우 제어량을 변화시키는 제어는?
64. 입력이 011(₂) 일 때, 출력은 3V인 컴퓨터 제어의 D/A 변환기에서 입력을 101(₂)로 하였을 때 출력은 몇 V 인가? (단, 3 bit 디지털 입력이 011(₂)은 off, on, on을 뜻하고 입력과 출력은 비례한다.)
65. 토크가 증가하면 속도가 낮아져 대체 적으로 일정한 출력이 발생하는 것을 이용해서 전차, 기중기 등에 주로 사용하는 직류전동기는?
66. 제어량을 원하는 상태로 하기 위한 입력신호는?
67. 평행하게 왕복되는 두 도선에 흐르는 전류간의 전자력은? (단, 두 도선간의 거리는 r(m)라 한다.)
68. 피드백제어계에서 제어장치가 제어대상에 가하는 제어신호로 제어장치의 출력인 동시에 제어대상의 입력인 신호는?
69. 피드백제어의 장점으로 틀린 것은?
70. 다음과 같은 두 개의 교류전압이 있다. 두 개의 전압은 서로 어느 정도의 시간차를 가지고 있는가?
V₁ = 10cos10t, V₂ = 10cos5t
71. 그림과 같은 계통의 전달 함수는?
72. 평행판 간격을 처음의 2배로 증가시킬 경우 정전용량 값은?
73. 내부저항 r인 전류계의 측정범위를 n배로 확대하려면 전류계에 접속하는 분류기 저항(Ω)값은?
74. 그림과 같은 계전기 접점회로의 논리식은?
75. 전달함수 를 갖는 회로가 진상 보상회로의 특성을 갖기 위한 조건으로 옳은 것은?
76. 예비 전원으로 사용되는 축전지의 내부저항을 측정할 때 가장 적합한 브리지는?
77. 물 20ℓ를 15℃에서 60℃로 가열하려고 한다. 이때 필요한 열량은 몇 kcal인가? (단, 가열시 손실은 없는 것으로 한다.)
78. 제어하려는 물리량을 무엇이라 하는가?
79. 전동기에 일정 부하를 걸어 운전 시 전동기 온도 변화로 옳은 것은?
80. 서보드라이브에서 펄스로 지령하는 제어운전은?

5 과목 : 배관일반

81. 배관용 보온재의 구비조건에 관한 설명으로 틀린 것은?
82. 가열기에서 최고위 급탕 전까지 높이가 12m이고, 급탕온도가 85℃, 복귀탕의 온도가 70℃일 때, 자연 순환수두(mmAq)는? (단, 85℃일 때 밀도는 0.96876 kg/L이고, 70℃일 때 밀도는 0.97781 kg/L이다.)
83. 관경 100A인 강관을 수평주관으로 시공할 때 지지간격으로 가장 적절한 것은?
84. 상수 및 급탕배관에서 상수 이외의 배관 또는 장치가 접속되는 것을 무엇이라고 하는가?
85. 보온재를 유기질과 무기질로 구분할 때, 다음 중 성질이 다른 하나는?
86. 도시가스의 공급설비 중 가스 홀더의 종류가 아닌 것은?
87. 냉매 배관 시 주의사항으로 틀린 것은?
88. 냉각 레그(cooling leg) 시공에 대한 설명으로 틀린 것은?
89. 기체 수송 설비에서 압축공기 배관의 부속장치가 아닌 것은?
90. 가스설비에 관한 설명으로 틀린 것은?
91. 증기트랩에 관한 설명으로 옳은 것은?
92. 폴리에틸렌관의 이음방법이 아닌 것은?
93. 동일 구경의 관을 직선 연결할 때 사용하는 관 이음재료가 아닌 것은?
94. 열교환기 입구에 설치하여 탱크 내의 온도에 따라 밸브를 개폐하며, 열매의 유입량을 조절하여 탱크 내의 온도를 설정범위로 유지시키는 밸브는?
95. 급수배관 내에 공기실을 설치하는 주된 목적은?
96. 다음 보기에서 설명하는 통기관 설비 방식과 특징으로 적합한 방식은?
㉠ 배수관의 청소구 위치로 인해서 수평관이 구부러지지 않게 시공한다.
㉡ 배수 수평 분기관이 수평주관의 수위에 잠기면 안된다.
㉢ 배수관의 끝 부분은 항상 대기 중에 개방되도록 한다.
㉣ 이음쇠를 통해 배수에 선회력을 주어 관내 통기를 위한 공기 코어를 유지하도록 한다.
97. 25mm 강관의 용접이음용 숏(short) 엘보의 곡률 반경(mm)은 얼마 정도로 하면 되는가?
98. 다음 중 배수 설비와 관련된 용어는?
99. 도시가스 계량기(30m³/h 미만)의 설치 시 바닥으로부터 설치 높이로 가장 적합한 것은? (단, 설치 높이의 제한을 두지 않는 특정장소는 제외한다.)
100. 진공환수식 증기난방 배관에 대한 설명으로 틀린 것은?
