전자기기기능사 기출문제 5회 (2015.10.10)

자격시험 기능사 전자기기기능사category

전자기기기능사 기출문제 2015년 5회 (2015.10.10)

1. 자격요약

□자격명 :: 전자기기기능사
□영문명 :: Craftsman Electronic Apparatus
□관련부처 :: 고용노동부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한없음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr
□자격증 관계도: 전지기기기능사, 전자산업기사, 전자기사

2. 자격정보

□ 전자기기기능사 기출문제

○ 전자기기기능사란 산업인력공단에서 시행하는 전자기기기능사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 정보화사회에서 전자기술의 발전속도에 맞추어 전자기기의 제작·제조, 조작, 보수·유지업무의 전문성을 확보하고 우수한 숙련기술인력을 양성하기 위해 제정됨.

○ 2016년부터 기존의 검정형 시험방법 외에 과정평가형으로도 자격 취득이 가능.

□ 주요특징

○ 전자기기기능사는 가정용, 공업용, 텔레비전, 음향기기, 영상기기 등 각종 전자기기를 분해, 조립, 조정, 수리하고 공장자동화 설비의 계측제어장치설비와 조작, 보수, 관리하는 업무를 수행.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 1회	2024.01.02 ~ 2024.01.05	2024.01.21 ~ 2024.01.24	2024.01.31	2024.02.05 ~ 2024.02.08	2024.03.16 ~ 2024.04.02	2024.04.17
2024년 2회	2024.03.12 ~ 2024.03.15	2024.03.31 ~ 2024.04.04	2024.04.17	2024.04.23 ~ 2024.04.26	2024.06.01 ~ 2024.06.16	2024.07.03
2024년 3회	2024.05.28 ~ 2024.05.31	2024.06.16 ~ 2024.06.20	2024.06.26	2024.07.16 ~ 2024.07.19	2024.08.17 ~ 2024.09.03	2024.09.25
2024년 4회	2024.08.20 ~ 2024.08.23	2024.09.08 ~ 2024.09.12	2024.09.25	2024.09.30 ~ 2024.10.04	2024.11.09 ~ 2024.11.24	2024.12.11

□ 수수료

○필기 : 14,500원
○실기 : 30,400원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 작업형으로 시행되며 출제기준 및 공개문제를 참조

- 각종 전자기기를 분해, 조립, 조정, 수리하고 공장자동화 설비의 계측제어장치설비와 조작, 보수, 관리 등의 능력 평가.

□ 출제기준

○ 전자기기기능사 출제기준(2015.1.1~2019.12.31).hwp 다운로드

○ 전자기기기능사 출제기준(2020.1.1~2022.12.31).hwp 다운로드

○ 전자기기기능사 공개문제.zip 다운로드

□ 취득방법

○ 시험과목

- 필기

1) 전기전자공학
2) 전자계산기일반
3) 전자측정
4) 전자기기 및 음향영상기기

- 실기

1) 전자기기 및 음향영상기기 작업

○ 검정방법

- 필기 : 객관식 4지 택일형 60문항(60분)

- 실기 : 작업형(4시간, 100점)

○ 합격기준

- 필기 : 100점을 만점으로 하여 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 60분

- 실기 : 240분

1 과목 : 전기전자공학

1. 음성 신호를 펄스 부호 변조 방식(PCM)을 통해 송신 측에서 디지털 신호로 변환하는 과정으로 옳은 것은?

①	표본화 → 양자화 → 부호화
②	부호화 → 양자화 → 표본화
③	양자화 → 부호화 → 표본화
④	양자화 → 표본화 → 부호화

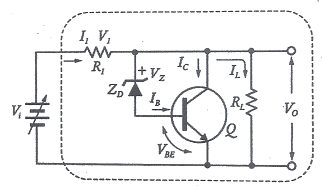

2. 다음 회로의 명칭은 무엇인가?

①	직렬 제어형 정전압 회로
②	병렬 제어형 정전압 회로
③	직렬형 정전류 회로
④	병렬형 정전류 회로

3. 다음과 같은 회로의 명칭은?

①	클램퍼(clamper) 회로
②	슬라이서(slicer) 회로
③	클리퍼(clipper) 회로
④	리미터(limiter) 회로

4. 입력상태에 따라 출력 상태를 안정하게 유지하는 멀티 바이브레이터는?
5. JK 플립플롭을 이용하여 10진 카운터를 설계할 때, 최소로 필요한 플립플롭의 수는?
6. 연산증폭기의 입력 오프셋 전압에 대한 설명으로 가장 적합한 것은?
7. 전원 회로의 구조가 순서대로 옳게 구성된 것은?
8. 증폭회로에서 되먹임의 특징으로 옳지 않은 것은? (단, 음 되먹임(negative feedback) 증폭회로라 가정한다.)
9. 어떤 도체에 4A의 전류를 10분간 흘렸을 때 도체를 통과한 전하량 C는 얼마인가?
10. 다음 회로의 명칭은 무엇인가?
11. 빈-브리지 발진회로에 대한 특징으로 틀린 것은?
12. 저항기의 색띠가 갈색, 검정, 주황, 은색의 순으로 표시되었을 경우에 저항 값은 얼마인가?
13. 다음 중 공통 컬렉터 증폭기에 대한 설명으로 적합하지 않은 것은?
14. 모놀리식(monolithic) 집적 회로(IC)의 특징으로 적합하지 않은 것은?
15. 다음 중 1 ㎌를 F로 표시하면 얼마인가?

2 과목 : 전자계산기일반

16. 실제 펄스 파형에서 이상적인 펄스 파형의 상승하는 부분이 기준 레벨보다 높은 부분을 무엇이라 하는가?
17. 주기억장치로 사용되는 반도체 기억소자 중에서 읽기, 쓰기를 자유롭게 할 수 있는 것은?
18. 컴퓨터 내의 입출력 장치들 중에서 입출력 성능이 높은 것에서 낮은 순으로 바르게 나열된 것은?
19. 디코더(decoder)는 일반적으로 어떤 게이트를 사용하여 만들 수 있는가?
20. 다음 문자 데이터 코드들이 표현할 수 있는 데이터의 개수가 잘못 연결된 것은? (단, 패리티 비트는 제외한다.)
21. 마이크로프로세서의 주소 지정 방식 중 짧은 길이의 오퍼랜드로 긴 주소에 접근할 때 사용되는 방식은?
22. 데이터의 크기를 작은 것부터 큰 순서로 바르게 나열한 것은?
23. 1024 × 8bit의 용량을 가진 ROM에서 address bus와 data bus의 필요한 선로 수는?
24. 다음 표준 C언어로 작성한 프로그램의 연산 결과는?
25. 원시 언어로 작성한 프로그램을 동일한 내용의 목적 프로그램으로 번역하는 프로그램을 무엇이라 하는가?
26. 다음 중 10진수 (-7)을 부호화 절대치법에 의한 이진수 표현으로 옳은 것은?
27. 컴퓨터의 중앙처리장치와 주기억 장치간에 발생하는 속도차를 보완하기 위해 개발된 것은?
28. 지정 어드레스로 분기하고, 분기한 후에 그 명령으로 되돌아오는 명령은?
29. 오실로스코프 프로브(probe) 교정을 위해서 어떠한 파형을 이용하는가?
30. 다음 중 계통적 오차에 속하지 않는 것은?

3 과목 : 전자측정

31. 다음과 같은 회로에서 스위치(SW)를 열었을 때의 전압계의 지시를 V₁, 닫았을 때의 지시를 V₂라 하면 전지의 내부 저항 rB을 구하는 식은? (단, 전압계의 전류는 무시한다.)
32. 오실로스코프를 이용하여 전자회로에서 전압 및 파형을 측정하였더니 파형의 반주기가 2.5[ms] 이었다. 이때 측정된 주파수는?
33. 디지털 계측 방식 중의 하나인 비교법에 의한 측정에서 시간에 따라 직선적으로 증가하는 전압을 무엇이라고 하는가?
34. 다음은 수신기의 감도측정 회로의 구성도이다. 빈칸 A, B에 들어갈 내용으로 옳은 것은?
35. 3상 평형 회로에서 운전하고 있는 3상 유도전동기에 2 전력계법을 이용하여 전력을 측정하였더니 각각 5.96kW 와 2.36kW 이었다면 전동기의 역률은 얼마인가? (단, 2 전력계법으로 측정하였을 때의 선간 전압은 200V, 선전류는 30A이다.)
36. 다음 변조파형에 대한 설명으로 옳은 것은? (단, Ic는 반송파 전류, Im은 변조파 전류이다.)
37. 증폭기에서 증폭도의 크기는 어떤 값으로 환산하여 표시하는가?
38. 그림과 같은 가동코일(coil)형 계기에서 미터의 축에 아래위로 인청동으로 된 스프링이 장치되어 때, 스프링의 역할은 무엇인가?
39. 콜라우슈 브리지의 측정 용도로 적합한 것은?
40. 정전 전압계의 특징에 대한 설명으로 틀린 것은?
41. 초음파의 진동수가 가장 높은 것은?
42. 다음 중 디지털 3D 그래픽스 처리의 구성이 아닌 것은?
43. CR결합 증폭회로에서 대역폭을 2배로 늘리려면 전압증폭 이득을 몇 dB로 내려야 하는가?
44. 도래 전파가 8[mV]이고, 정재파비(SWR)가 3.0이다. 입력 회로에서 반사되는 전압은?
45. 전력 증폭기는 스피커를 구동시키는데 요구되는 충분한 전력을 보내주는 역할을 한다. 전력 증폭기의 구성으로 옳지 않은 것은?

4 과목 : 전자기기 및 음향영상기기

46. 청력을 검사하기 위하여 가청주파수 영역 중 여러 가지 레벨의 순음을 전기적으로 발생하는 음향발생 장치는?
47. 표준 12cm 오디오 CD 규격의 재생 및 녹음 가능한 최대 시간은?
48. FM스트레오 수신기에서 19[㎑] 파일럿(pilot)신호의 목적은 무엇인가?
49. 궤환 제어계(feed back control)에서 공정제어 제어량에 해당하지 않는 것은?
50. 음색 조절이 가능한 음향장치는?
51. 다음과 같은 N/S를 갖는 수신기 중에서 잡음이 가장 큰 수신기는?
52. 선박이 A 무선표지국이 있는 항구에 입항하려고 할 때, 그 전파의 방향, 즉 진북에 대한 도의 방향을 추적함으로써, A 무선표지국이 있는 항구에 직선으로 도달하는 것을 무엇이라고 하는가?
53. 광학 현미경에서 시료 위의 정보를 전하는 매개체로서는 빛을 사용한다. 전자현미경에서는 무엇을 매개체로 하는가?
54. 증폭회로에 1[㎽]를 공급하였을 때 출력으로 1[W]가 얻어졌다면, 이 때 이득은?
55. 2개의 종류가 다른 금속 또는 합금으로 하나의 폐회로를 만들고 두 접점을 다른 온도로 유지하면 이 회로에 일정 방향의 전류가 흐르는 현상은?
56. 자동제어의 서보기구가 제어를 수행하는 요소는?
57. 전달함수 G₁, G₂, H를 갖고 있는 요소를 아래와 같이 접속할 때 등가 전달함수 y/x는?
58. 태양전지를 연속적으로 사용하기 위하여 필요한 장치는?
59. HDTV에 관한 설명으로 틀린 것은?
60. 자기 녹음기의 교류 바이어스에 사용되는 주파수는 대략 얼마의 범위가 사용되는가?
