초음파비파괴검사기사 기출문제 1회 (2018.03.04)

자격시험 기사 초음파비파괴검사기사category

초음파비파괴검사기사 기출문제 2018년 1회 (2018.03.04)

1. 자격요약

□자격명 :: 초음파비파괴검사기사
□영문명 :: Engineer Ultrasonic Nondestructive Testing
□관련부처 :: 과학기술정보통신부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한있음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr

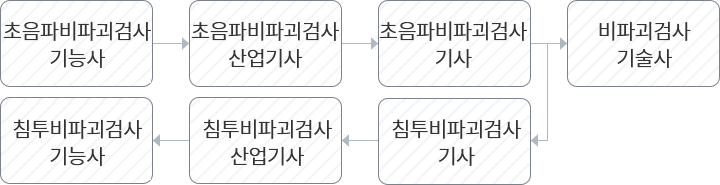

□자격증 관계도: 초음파비파괴검사기능사, 초음파비파괴검사산업기사, 초음파비파괴검사기사

2. 자격정보

□ 초음파비파괴검사기사 기출문제

○ 응시자격을 갖추고 한국산업인력공단에서 시행하는 초음파비파괴검사기사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 초음파를 이용하여 검사 대상물의 내외부에 존재하는 결함을 확인하는 초음파비파괴검사에 대한 공학기초지식과 실무경험을 겸비한 전문기술인력을 통해 검사를 실시함으로써 검사의 신뢰성과 정확성을 높이고 과학적이면서도 검사의 효율성을 증대시키기 위하여 제정됨.

□ 주요특징

○ 비파괴검사 관련 기사제도의 종류로는 누설비파괴검사기사, 방사선비파괴검사기사, 침투비파괴검사기사, 자기비파괴검사기사, 초음파비파괴검사기사, 와전류비파괴검사기사가 있음.

○ 초음파비파괴검사에 관한 상급숙련기능을 가지고 이에 관련되는 지도적 기능업무를 수행.

○ 검사대상물이 초음파비파괴검사가 가능한지 판별한 후 검사절차를 계획하고 검사결과에 대한 판정을 하며, 보고서를 기록, 유지하는 등 비파괴검사전반을 관리 및 감독.

○ 검사방법을 시범, 지도하며 검사에 관련된 안전관리 및 교육을 실시.

□ 진로 및 전망

○ 취업

- 전문 비파괴검사업체, 비파괴검사전문용역업체, 공인검사기관 등에 취업 가능.

- 자체 검사시설을 갖춘 조선소, 건설, 제조, 가공, 운송, 에너지 및 기타 회사의 안전부서에 진출 가능.

- 철강업체, 중공업 및 선박제작업체, 건설회사 등에 진출 가능.

- 정유회사, 유류저장시설 시공업체, 각종 제조회사의 품질보증관련 부서로 진출 가능.

- 가스용기제작업체, 보일러제조회사, 자동차산업분야, 항공우주산업분야의 비파괴검사부서에 진출 가능.

○ 우대

- 지기비파괴 분야에서는 채용 시 자격증 소지자를 우대.

- 국가기술자격법에 의해 공공기관 및 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

○ 가산점

- 6급 이하 및 기술직공무원 채용시험 시 가산점.

- 공업직렬의 금속, 야금 직류에서 채용계급이 8·9급, 기능직 기능8급 이하일 경우와 6·7급, 기능직 기능7급 이상일 경우 모두 5%의 가산점.

- 다만, 가산 특전은 매 과목 4할 이상 득점자에게만, 필기시험 시행 전일까지 취득한 자격증에 한함.

○ 자격부여

- 초음파비파괴검사기사 자격을 취득하면, 건설산업기본법에 의한 건설업 등록을 위한 기술인력(산업환경설비공사업) 등으로 활동 가능.

- 건설기술관리법에 의한 품질검사전문기관, 감리전문회사 등록을 위한 감리원 자격이 주어짐.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 기사 1회	2024.01.23 ~ 2024.01.26	2024.02.15 ~ 2024.03.07	2024.03.13	2024.03.26 ~ 2024.03.29	2024.04.27 ~ 2024.05.12	2024.06.18
2024년 정기 기사 3회	2024.06.18 ~ 2024.06.21	2024.07.05 ~ 2024.07.27	2024.08.07	2024.09.10 ~ 2024.09.13	2024.10.19 ~ 2024.11.08	2024.12.11

□ 수수료

○필기 : 19,400원
○실기 : 42,800원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 복합형(필답형+작업형)으로 시행되며 출제기준 및 기출문제를 참조

- 작업형 : 검사결과에 대한 평가, 보고서 기록 및 유지 평가

□ 출제기준

○ 초음파비파괴검사기사 출제기준(2016.1.1~2019.12.31).hwp 다운로드

○ 초음파비파괴검사기사 출제기준(2020.1.1~2023.12.31).hwp 다운로드

○ 초음파비파괴검사기사 공개문제.pdf 다운로드

□ 취득방법

○ 응시자격

- 관련학과 : 대학의 금속, 물리, 기계, 화공, 재료, 전자, 전기, 에너지, 조선 관련학과

- 기술자격 소지자 : 동일(유사)분야 다른 종목 기사 / 산업기사 + 실무경력 1년 / 기능사 + 실무경력 3년

- 순수경력자 : 실무경력 4년(동일, 유사 분야)

- 동일직무분야 : 경영·회계·사무 중 생산관리, 광업자원 중 채광, 기계, 재료, 화학, 전기·전자 중 전기

○ 시험과목

- 필기

1) 비파괴검사 개론
2) 초음파탐상검사 원리
3) 초음파탐상검사 시험
4) 초음파탐상검사 규격

- 실기

1) 초음파탐상시험

○ 검정방법

- 필기 : 객관식 4지 택일형 과목당 20문항(과목당 30분)

- 실기 : 복합형 [필답형(1시간 30분, 45점) + 작업형(30분~60분 정도, 55점)]

○ 합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점 이상, 전 과목 평균 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 120분

- 실기 : 150분

1 과목 : 비파괴검사 개론

1. 외경 30mm, 두께 2.5mm의 튜브를 직경 20mm인 코일이 감겨있는 내삽형 탐촉자로 와전류탐상시험할 때, 충전율은 얼마인가?

①	0.44
②	0.64
③	0.67
④	0.80

2. 다음 중 초음파탐상검사에서 결함을 가장 쉽게 검출할 수 있는 탐상시점은?

①	거친 다듬질 후
②	정밀 다듬질 후
③	표면이 거칠어지는 열처리 전
④	감쇠를 적게 할 수 있는 열처리 후

3. 다음 중 비파괴평가법과 그 기본원리인 연결이 잘못된 것은?

①	방사선투과검사-투과성
②	초음파탐상검사-펄스반사
③	와전류탐상검사-전자유도작용
④	중성자투과검사-탄성파

4. 자분 집적 모양의 식별성을 향상 시키기 위해 고려할 사항이 아닌 것은?
5. 다음 중 방사선투과시험에서 X선 필름의 감도를 높이고 노출시간을 단축시키며, 상질을 개선하기 위해 사용되는 것은?
6. 백금(Pt)에 대한 설명으로 옳은 것은?
7. 고속도공구강(SKH2)의 대표적인 조성으로 옳은 것은?
8. 경도시험과 그 영문 표기가 틀린 것은?
9. 희토류 원소 또는 Th 첨가로 크리프 특성, 내열성 및 주조성이 좋아 제트엔진(Jet engine) 등의 구조용 재료로 가장 많이 사용되는 합금은?
10. 냉간가공된 금속에 대한 설명으로 틀린 것은?
11. 절삭성을 높이기 위한 쾌삭 황동(free cutting brass)은 황동에 어떤 원소를 1.0~3.5% 정도 첨가시킨 합금인가?
12. 금속을 원자로용, 고융점 구조재료, 반도체, 알칼리토류군(群)으로 분류할 때 반도체군에 해당되는 것은?
13. 재료시험법 중 동적시험에 해당되는 것은?
14. 항온열처리인 마퀜칭(Marquenching)처리를 한 후 얻어지는 조직은?
15. Al-Cu 합금을 용체화처리한 다음 급냉한 후 시효처리할 때 석출되는 금속간화합물은?
16. 일반적인 서브머지드 아크 용접에 대한 설명으로 옳은 것은?
17. 10분의 용접작업 중 6분 동안 아크를 발생시키고, 4분 동안 아크를 발생시키지 않고 쉬었다면, 이 용접기의 사용율은?
18. 금속 중에서 용접 입열이 일정한 경우에 열전도율이 큰 순서로 나열한 것 중 옳은 것은?
19. 용접작업에서 피닝(peening)을 실시하는 목적으로 옳은 것은?
20. 일반적인 플라스마 아크 용접의 특징으로 틀린 것은?

2 과목 : 초음파탐상검사 원리

21. 주단조품의 조직과 감쇠의 임상에코에 대한 설명 중 틀린 것은?
22. 초음파탐상검사에서 결함의 분해능에 가장 큰 영향을 미치는 인자는?
23. 초음파탐상시험의 분산각에 대한 설명으로 틀린 것은?
24. 초음파탐상검사 시 결함에서 반사되어 나온 에너지의 변화와 무관한 인자는?
25. SH 사각 횡파(horizontally shear)의 특징에 대한 설명 중 틀린 것은?
26. 단강품의 초음파탐상검사에서 최적 탐상방법의 선정항목이 아닌 것은?
27. 탐상기의 성능에 대한 설명 중 입력신호에 대한 출력신호의 관계가 어느 정도 비례관계가 있는가를 나타내는 것은?
28. 초음파탐상검사에서 초음파를 발생시키는 원리는?
29. 탄소강(음향 임피던스Z₁)의 한쪽에 스테인리스강(음향 임피던스Z₂)을 결합했을 때 탄소강 측으로부터 2MHz로 수직 탐상을 했다. 경계면에서의 음압반사율은?
30. 초음파탐상검사에서 수직탐상 시 시험편방식에 의한 감도조정에 관한 설명으로 옳은 것은?
31. 용접부 초음파탐상검사 시 모재두께 25mm, 굴절각이 70˚인 탐촉자로 탐상한 결과 결함에 대한 빔행정이 58.5mm 이었다면 이 결함의 깊이는 몇 mm인가?
32. 초음파 탐촉자의 성능점검 항목이 아닌 것은?
33. 강 용접부의 초음파탐상시험에서 2탐촉자의 주사방법이 아닌 것은?
34. 그림에서 불연속의 위치를 결정하고자 한다. a=WsinΘ 공식의 인자가 아닌 것은?
35. 다음 중 감쇠가 가장 많이 일어난 초음파는?
36. 전위운동, 점성, 마찰, 탄성변환 및 분산 등의 원인에 대한 설명으로 옳은 것은?
37. 그림과 같은 투과법을 이용한 초음파탐상검사시 수신되는 음압이 가장 큰 물질로 조합된 것은? (단, 물질A의 음향임피던스 : Z_A, 물질 B의 음향임피던스 : Z_B이다.)
38. 높은 큐리점으로 고온사용에 이용하는 탐촉자 재질은?
39. 초음파탐상검사에서 용접부검사 시 발생되는 결함이 아닌 것은?
40. 음향 임피던스가 서로 다른 물질의 경계면에서 일으키는 물리적인 현상이 아닌 것은?

3 과목 : 초음파탐상검사 시험

41. 초음파탐상시험 시 용접한 철판 내부의 용입영역에 평행하게 있는 결함의 탐상에 가장 좋은 방법은?
42. 에코간의 사이를 넓어지고 좁아지게 하는 조절기는?
43. 초음파탐상시험 시 공진법으로 측정이 불가능 한 것은?
44. 결함의 크기가 같아도 위치에 따라서 표시되는 에코의 크기가 달라지는데, 동일 크기의 거리에 관계없이 같은 에코 높이를 갖도록 전기적으로 보상해 주는 방법은?
45. 산란파의 에코가 탐촉자에 되돌아와 나타나는 에코와 관련이 없는 것은?
46. 초음파탐상에 의한 결함높이 측정방법 중 에코 높이를 이용하는 방법으로 틀린 것은?
47. 탐촉자의 성능측정 방법으로 구성된 것은?
48. 방해 에코오서 결정입계에 주로 발생되며 오스테나이트계 스테인리스강 용접부를 고감도로 탐상할 때 많이 나타나는 에코는?
49. 광대역형 탐촉자의 설명으로 틀린 것은?
50. 결함에코 높이가 비교적 낮고 폭이 좁은 특성이 있으며, 전자주사를 하거나 반대쪽에서 주시를 하여도 거의 일정한 펄스 강도를 나타냈다면 검출된 결함은?
51. 결정입자가 조대한 조직의 금속재료를 초음파탐상검사 할 때 초음파의 감쇠를 줄이기 위한 방법으로 가장 적합한 것은?
52. 초음파탐상검사를 할 때 동일한 위치에 결함 2개가 브라운관상에서 명확히 분리되어 나타났다. 어떠한 성능이 우수한 것인가?
53. 초음파탐상검사를 할 때 탐상면에 접촉매질을 적용하는 가장 큰 이유는?
54. 강판의 초음파탐상검사에 대한 설명 중 옳은 것은?
55. 강(steel)으로 제작된 시험체를 수침법을 이용하여 검사하고자 한다. 두께 1인치, 5MHz 수직탐촉자를 사용하여 검사할 경우 물거리(탐촉자-시험체 표면간 거리)는 약 얼마인가? (단, 시험체 종파속도 : 5900m/sec, 횡파속도 : 3230m/sec이며 물의 음속 : 1500m/sec이다.)
56. 알루미늄 용접부를 펄스반사법을 이용하여 경사각탐상을 할 때 측정범위를 조정하기 위하여 STB-A7963(Miniature Block)표준시험편을 사용했다. 초음파 빔의 방향이 곡률반경 25mm 쪽 곡면을 향하였을 때 나타나는 에코가 틀린 것은?
57. 대비시험편 RB-4를 이용하여 탐상감도 조정을 위한 에코높이 구분선을 작성할 때 탐촉자의 위치로 틀린 것은?
58. 동일 두께 단강품의 시험체를 건전부의 저면에코높이 100$로 탐상하였더니 그림 A, B와 같은 탐상도형이 얻어졌다. 옳은 설명은?
59. 초음파 탐촉자에 사용되는 압전재료들 중 송신효율이 가장 우수한 것은?
60. 결함 길이의 산정을 위해 초음파 빔 끝단부의 강도가 빔 중심축 강도의 10%로 떨어지는 결함위치의 감도를 이용하는 방법은?

4 과목 : 초음파탐상검사 규격

61. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-609) 중 절차 A 평저공 교정 절차에서 탐촉자의 주파수 범위는?
62. 초음파탐상 시험용 표준시험편(KS B 0831) 중 G형 표준시험편의 사용목적에 관한 설명으로 옳은 것은?
63. 초음파탐상장치의 성능측정 방법(KS B 0534)에서 신호원으로 표준 시험편을 사용하지 않아도 되는 것은?
64. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에 따라 곡률 반지름이 100mm인 시험체의 원둘레 이음 용접부를 탐상하는 경우에 사용할 수 있는 대비시험편 및 탐촉자 접촉면의 곡률 반지름 범위로 옳은 것은?
65. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐상기에 필요한 기능에 관한 설명으로 옳지 않은 것은?
66. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐상장치 중 경사각 탐촉자의 성능 점검을 할 때 특별한 보수를 하지 않은 상태에서 작업개시 및 작업시간 8시간 이내마다 수행하는 점검 항목으로 옳은 것은?
67. 알루미늄의 맞대기용접부의 초음파경사각탐상 시험방법(KS B 0897)에 따라 두께 24mm와 두께 30mm 의 두 판을 맞대기 완전용입 용접부탐상 결과 길이 6mm의 지시를 검출하였다. 이때 A종에 의한 지시의 분류는 어떻게 되는가?
68. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.4)에서 규정하고 있는 진동자 주사 방향의 일반적인 중첩 정도로 옳은 것은?
69. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.5)에서 디지털형 초음파탐상 장치의 직선설 점검 최대 주기는 얼마인가?
70. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-435)에 따라 지시를 판정할 때 다음 중 합격 판정을 내릴 수 있는 것은?
71. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 모재 두께가 15mm인 맞대기 용접부를 탐상한 결과, M 검출 레벨에서 흠의 최대 에코 높이가 제 I영역에 해당하고 지시의 길이가 20mm인 것이 1개 검출되었다. 이 용접부의 시험결과 분류로 옳은 것은?
72. 압력용기 제작기준 규격 강제 부록(ASME Sec. Ⅷ Div.1 App.12)에서 두께가 각각 25mm와 50mm인 평판의 맞대기 용접부를 초음파탐상한 결과, 다음과 같은 지시가 검출되었다. 다음 중 불합격인 결함으로 옳은 것은?
73. 초음파탐상 시험용 표준시험편(KS B 0831)에 따른 초음파 탐상용 G형 표준시험편 중에서 STB-G, V15-4에서 12의 설명으로 옳은 것은?
74. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.5)에서 거리진폭곡선 교정 후 시험할 때 몇 %를 초과하는 모든 불완전부를 조사하는가?
75. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 거리진폭 특성곡선을 설정하여 실제검사를 하다가 DAC Curve 확인 결과, 진폭이 2dB이상 감소되었음을 알았다. 이 경우 취하여야 할 조치로 맞는 것은?
76. 건축용 강판 및 평강의 초음파탐상시험에 따른 등급 분류와 판정기준(KS D 0040)에서 강판을 탐상할 경우 탐상부위로 옳은 것은?
77. 압력용기 제작기준 규격 강제 부록(ASME Sec. Ⅷ Div.1 App.12)에 따라 두께 15mm의 용접부에 대하여 검출된 지시가 참조 레벨을 초과하고 균열, 융합불량 또는 용입부족이 아니라고 판정된 경우에 허용할 수 있는 최대 지시 길이로 옳은 것은?
78. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐상장치 영역구분의 결정을 위한 경사각 탐상 에코높이 구분선 작성의 설명으로 옳은 것은?
79. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 대비시험편 RB-4에 대한 설명으로 틀린 것은?
80. 강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐촉자에 필요한 시험 주파수는 공칭 주파수의 몇 % 범위인가?
