초음파비파괴검사산업기사 기출문제 1회 (2019.03.03)

자격시험 산업기사 초음파비파괴검사산업기사category

초음파비파괴검사산업기사 기출문제 2019년 1회 (2019.03.03)

1. 자격요약

□자격명 :: 초음파비파괴검사산업기사
□영문명 :: Industrial Engineer Ultrasonic Nondestructive Testing
□관련부처 :: 과학기술정보통신부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한있음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr

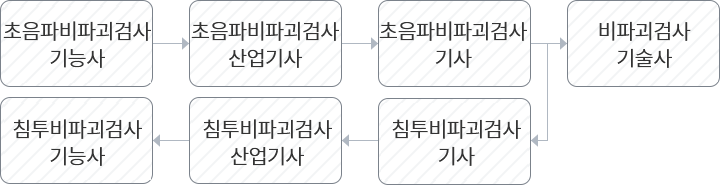

□자격증 관계도: 초음파비파괴검사기능사, 초음파비파괴검사산업기사, 초음파비파괴검사기사

2. 자격정보

□ 초음파비파괴검사산업기사 기출문제

○ 응시자격을 갖추고 한국산업인력공단에서 시행하는 초음파비파괴검사산업기사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 초음파를 이용하여 검사 대상물의 내외부에 존재하는 결함을 확인하는 초음파비파괴검사에 대한 공학기초지식과 실무경험을 겸비한 전문기술인력을 통해 검사를 실시함으로써 검사의 신뢰성과 정확성을 높이고 과학적이면서도 검사의 효율성을 증대시키기 위하여 제정됨.

□ 주요특징

○ 비파괴검사 관련 산업기사제도의 종류로는 방사선비파괴검사기사, 침투비파괴검사기사, 자기비파괴검사기사, 초음파비파괴검사기사가 있음.

○ 초음파비파괴검사에 관한 상급숙련기능을 가지고 이에 관련되는 지도적 기능업무를 수행.

○ 검사대상물이 초음파비파괴검사가 가능한지 판별한 후 검사절차를 계획하고 검사결과에 대한 판정을 하며, 보고서를 기록, 유지하는 등 비파괴검사전반을 관리 및 감독.

○ 가청 주파수 이상의 주파수를 갖는 초음파를 이용하여 검사대상물의 표면 및 내부결함을 화면에 나타난 신호의 위치 및 크기를 읽어 그 결함이 존재하는 깊이 및 크기를 평가하는 작업.

○ 검사방법을 시범, 지도하며 검사에 관련된 안전관리 및 교육을 실시.

□ 진로 및 전망

○ 취업

- 전문 비파괴검사업체, 비파괴검사전문용역업체, 공인검사기관 등에 취업 가능.

- 자체 검사시설을 갖춘 조선소, 건설, 제조, 가공, 운송, 에너지 및 기타 회사의 안전부서에 진출 가능.

- 철강업체, 중공업 및 선박제작업체, 건설회사 등에 진출 가능.

- 정유회사, 유류저장시설 시공업체, 각종 제조회사의 품질보증관련 부서로 진출 가능.

- 가스용기제작업체, 보일러제조회사, 자동차산업분야, 항공우주산업분야의 비파괴검사부서에 진출 가능.

○ 우대

- 지기비파괴 분야에서는 채용 시 자격증 소지자를 우대.

- 국가기술자격법에 의해 공공기관 및 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

○ 가산점

- 6급 이하 및 기술직공무원 채용시험 시 가산점.

- 공업직렬의 금속, 야금 직류에서 채용계급이 8·9급, 기능직 기능8급 이하일 경우에는 5%, 6·7급, 기능직 기능7급 이상일 경우에는 3%의 가산점.

- 다만, 가산 특전은 매 과목 4할 이상 득점자에게만, 필기시험 시행 전일까지 취득한 자격증에 한함.

○ 자격부여

- 초음파비파괴검사산업기사 자격을 취득하면, 건설산업기본법에 의한 건설업 등록을 위한 기술인력(산업환경설비공사업) 등으로 활동 가능.

- 건설기술관리법에 의해 산업기사로서 10년 이상 건설공사업무를 수행하면 감리전문회사의 고급감리원으로서 활동 가능.

- 또한 산업안전보건법에 의해서도 지정검사기관의 검사자로 고용되어 산업체의 기계·기구를 정기적으로 자체검사하는 업무를 담당.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 산업기사 1회	2024.01.23 ~ 2024.01.26	2024.02.15 ~ 2024.03.07	2024.03.13	2024.03.26 ~ 2024.03.29	2024.04.27 ~ 2024.05.12	2024.06.18

□ 수수료

○필기 : 19,400원
○실기 : 44,100원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 복합형(필답형+작업형)으로 시행되며 출제기준 및 기출문제를 참조

- 작업형 : 현장의 지도, 보고서 기록 및 유지 평가

□ 출제기준

○ 초음파비파괴검사산업기사 출제기준(2016.1.1~2019.12.31).hwp 다운로드

○ 초음파비파괴검사산업기사 출제기준(2020.1.1~2023.12.31).hwp 다운로드

○ 초음파비파괴검사산업기사 공개문제.pdf 다운로드

□ 취득방법

○ 응시자격

- 관련학과 : 대학의 금속, 물리, 기계, 화공, 재료, 전자, 전기, 에너지, 조선 관련학과

- 기술자격 소지자 : 동일(유사)분야 다른 종목 산업 기사 / 기능사 + 실무경력 1년 / 동일종목 외국자격취득자 / 기능경기대회 입상

- 순수경력자 : 실무경력 2년 (동일, 유사 분야)

- 동일직무분야 : 경영·회계·사무 중 생산관리, 광업자원 중 채광, 기계, 재료, 화학, 전기·전자 중 전기

○ 시험과목

- 필기

1) 비파괴검사 개론
2) 초음파탐상검사 원리 및 규격
3) 초음파탐상검사 시험

- 실기

1) 초음파탐상시험

○ 검정방법

- 필기 : 객관식 4지 택일형, 과목당 20문항(과목당 30분)

- 실기 : 복합형 [필답형(1시간, 45점) + 작업형(30분~60분 정도, 55점)]

○ 합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점 이상, 전과목 평균 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 90분

- 실기 : 120분

1 과목 : 비파괴검사 개론

1. 자분탐상시험법에서 자력선의 성질에 설명한 것 중 옳은 것은?

①	자력선의 간력이 촘촘할수록 자계의 세기가 세다.
②	자력선의 방향은 자계방향과 수직이다.
③	자력선의 간격이 촘촘할수록 자계의 세기가 약하다.
④	자력선은 도중에 나누어지며 2개의 자력선이 서로 만난다.

2. 비파괴섬사의 필요성으로 보기 어려운 것은?

①	제작공정 과정을 개선
②	제작공정 중 불량을 제거
③	구조물의 파괴를 미연에 방지
④	결함이 검출되지 않는 무결함 제품을 생산

3. 용접부의 내부 블로홀(기공)을 검출하는데 가장 적합한 검사방법은?

①	방사선투과검사
②	와전류탐상검사
③	침투탐상검사
④	자분탐상검사

4. 와전류탐상시험에서 시험주파수 선정 시 고려해야 할 요소와 가장 거리가 먼 것은?
5. 인간의 가청범위를 넘는 주파수를 초음파라 할 때 약 몇 kHz 이상의 주파수를 초음파라 하는가?
6. 다음 중 베어링 합금으로 사용되는 베빗메탈(babbit metal)의 합금 성분이 아닌 것은?
7. 분말야금(powdwe metallurgy)법에 대한 설명으로 틀린 것은?
8. 강에 합금원소를 첨가하면 나타나는 효과가 아닌 것은?
9. 철광석을 용광로 내에서 코크스로 환원시켜 제련시킨 것은?
10. 초저온용으로 사용할 수 없는 재료는?
11. 조성이 Al-Cu-Mg-Mn 이며, 고강도 Al합금에 해당되는 것은?
12. 탄소강은 보통 200~300℃에서 연신율과 단면 수축률이 상온보다 저하되어 단단하고 깨지기 쉬운 상태가 되는데, 이와 관련된 것은?
13. 다음 중 체심입방격자(BCC)의 결정구조를 갖는 금속은?
14. 열간가공(hot working)에 대한 설명으로 틀린 것은?
15. 구상흑연주철의 흑연구상화제가 아닌 것은?
16. 피복 아크 용접에서 용접전류 200A, 아크 전압 25V, 용접속도 15cm/min 일 때 용접입열은 몇 J/cm 인가?
17. 피복 아크 용접에서 피복제의 역할이 아닌 것은?
18. 용접 후 일어나는 용접변형을 교정하는 방법이 아닌 것은?
19. 각 층마다 전체의 길이를 용접하면서 쌓아올리는 용착법은?
20. TIG 용접에 사용되는 전극의 조건으로 틀린 것은?

2 과목 : 초음파탐상검사 원리 및 규격

21. 초음파 탐상장치를 사용하기 전에 탐상기기가 정상인지의 여부만을 점검할 목적으로 사용하는 점검방법은?
22. 종파에 대한 섬령 중 잘못된 것은?
23. 주파수 5MHz, 진동자 직경 12mm의 탐촉자로 강재를 검사할 때 초음파 빔의 지향각은? (단, 강재에서의 음속은 6000m/s 이다.)
24. 초음파 압전소자의 종류 중에서 수신효율이 가장 우수하나, 물에 잘 녹아서 물에서 사용할 때 방수처리가 필요한 것은?
25. 초음파탐상시험에서 데이터의 신뢰성을 확보하기 위한 항목과 가장 거리가 먼 것은?
26. 어떤 제품을 초음파 탐상한 결과 CRT상에 높이가 낮은 지시가 아주 많이 나타나게 되었다. 이와 같은 지시의 주된 원인이 되는 것은?
27. 검사대상물에서 불합격으로 분류되는 결함지시가 FSH(Full Screen Height) 60% 수준에서 탐상감도가 55dB라면, 이를 80%에 맞추기 위해서 탐상감도는 얼마로 조정하여야 하는가?
28. 초음파탐상 시험을 할 때 재질의 구성이 완전하게 균일하지 않기 때문에 생기는 현상은?
29. 빔 분산각 θ가 원형진동자의 직경파 파장의 변화에 따라 감소되는 것을 적절히 나타낸 것은?
30. 탐촉자 압전소자 중 분해능이 가장 좋은 진동자는?
31. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-435)에서 수직빔으로 2인치 두께를 갖는 강판을 검사할 때, 전체 저면반사의 손실을 일으키는 불연속부의 지름이 2인치인 경우의 평가는?
32. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 곡률 반지름 150mm 의 원둘레 이음 용접부를 경사각 탐상하고자 한다. 이때 사용되는 대비 시험편(RB-A6)의 곡률 반지름과 그 살두께의 범위로 옳은 것은?
33. 초음파탐상장치의 성능 측정방법(KS B 0534)에서 분해능 시험편으로 사용하지 않는 것은?
34. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 시험체의 곡률반지름이 300mm일 경우 에코 높이 구분선의 작성과 탐상감도의 조정용 시험편은 어느 것인가?
35. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 RB-A6시험편 제작 시 곡률의 반지름은 시험체 곡률 반지름의 몇 배인가?
36. 초음파탐상 시험용 표준시험편(KS B 0831)에서 주된 사용 목적이 수직탐촉자의 특성을 측정하는 표준시험편은?
37. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 의한 흠 에코 높이의 영역과 흠의 지시 길이에 따른 흠의 분류 방법 중 IV 영역에 판두께 18mm 이하인 경우 3류 결함은 몇 mm 이하인가? (단, t는 그루브를 뗀 쪽의 모재의 두께이다.)
38. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 용접부에 대한 검사 시 시험편의 곡률반지름이 100mm 일 때, 사용할 수 있는 보정 블록의 곡률 반지름으로 옳은 것은?
39. 보일러 및 압력용기의 재료에 대한 초음파탐상 검사(ASME Sec.V Art.5)에 의해 탐상장치를 교정할 때 스크린높이 직선성은 전체 스크린 높이의 몇 % 이내여야 하는가?
40. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에서 초음파탐상시험 시 원칙적으로 사용하지 않는 것은?

3 과목 : 초음파탐상검사 시험

41. 다음과 같이 수침법으로 시험체를 검사하여 그림과 같은 탐상도형이 CRT 에 나타났다. 시험체 내부결함의 반사지시는 CRT 상에서 어느 것인가?
42. 그림과 같은 스펙트럼을 갖는 초음파 탐촉자의 중심 주파수 값(f_c)은 얼마인가? (단, f_a = 4.4 MHz, f_b = 9.4 MHz 이다.)
43. A-주사법에서 CRT의 수직감도 축에 공급되는 전압을 조정하는 장치는?
44. 동일한 크기의 결함이 있는 경우, 초음파탐상시험에 의하여 가장 발견하기 쉬운 결함은?
45. 재료의 음향이방성에 관한 설명으로 틀린 것은?
46. 판재의 횡파 경사각탐상으로 결함검출이 잘되지 않는 경우의 결함 형태로 옳은 것은?
47. 전달손실에 의한 감도를 보정할 필요가 없는 것은?
48. 용접덧살을 제거하지 않은 오스테나이트계 스테인리스강 용접부를 검사하기에 가장 좋은 탐촉자는?
49. 두께 100mm 인 V형 맞대기 용접부를 45° 경사각탐상을 할 때 화면상에 초음파 빔행정 길이가 140mm 인 지시가 나타났다. 이 때 탐촉자의 입사점이 용접부의 중심선에서 100mm 떨어져 있다면 이 지시의 결함이 있는 위치는?
50. 고체에서는 전파되나 액체에서는 전파되지 않아 시험체 내부 결함 검출에 사용되는 초음파의 모드는?
51. 다음 중 진동자의 감도를 높이기 위한 방법으로 옳은 것은?
52. 초음파 탐상장치의 각 구성 부분과 기능에 대한 설명으로 옳지 않은 것은?
53. 다음의 압전 재료 중에서 송신 효율이 가장 좋은 것은?
54. 탐촉자 구성요소 중 초음파를 시험체에 경사지게 입사시키는 역할을 하는 것은?
55. 스크린 상에 높이가 낮은 지시파가 매우 많이 나타났을 때(Hash 현상) 그 원인은 무엇으로 판단되는가?
56. 초음파탐촉자의 기본구성 중 댐핑재(damping material)에 관한 설명으로 옳지 않은 것은?
57. 황동에 대한 종파의 음향 임피던스는? (단, 황동의 밀도 : 8400 kg/m³, 종파의 속도 : 4400 m/sec, 횡파의 속도 : 2200 m/sec 이다.)
58. 초음파탐상기에서 송신펄스폭에 의해서 결함을 검출하지 못하는 거리를 무엇이라 하는가?
59. 단조품 초음파탐상검사의 시험편방식에 비교한 저면에코 방식의 특징은?
60. 다음 중 분할형 탐촉자에 관한 설명으로 옳은 것은?
