용접기사 기출문제 3회 (2020.08.22)

자격시험 기사 용접기사category

용접기사 기출문제 2020년 3회 (2020.08.22)

1. 자격요약

□자격명 :: 용접기사
□영문명 :: Engineer Welding
□관련부처 :: 고용노동부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한있음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr

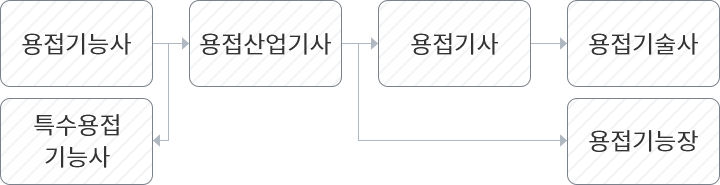

□자격증 관계도: 용접기능사, 용접산업기사, 용접기사

2. 자격정보

□ 용접기사 기출문제

○ 응시자격을 갖추고 한국산업인력공단에서 시행하는 용접기사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 용접구조물의 안전성 확보 및 고품질의 제품을 생산하기 위해 산업현장에 필요한 고급 용접기술인력을 양성하기 위하여 제정됨.

○ 2018년부터 기존의 검정형 시험방법 외에 과정평가형으로도 자격 취득이 가능.

□ 주요특징

○ 일반적으로 용접의 종류는 전기용접, 가스용접, 저항용접, 특수용접 등으로 나누어짐.

○ 용접 분야와 관련한 국제 자격으로 미국 용접협회(AWS)와 한국용접공업협동조합이 공동 주관하는 용접검사원(CWI)이 있음.

○ 용접분야에 관한 공학이론을 바탕으로 제품과정에서 필요한 용접기술을 개발하고 설계하며, 이에 따르는 비용을 계산하고 재료를 준비하는 등의 업무를 수행.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 기사 1회	2024.01.23 ~ 2024.01.26	2024.02.15 ~ 2024.03.07	2024.03.13	2024.03.26 ~ 2024.03.29	2024.04.27 ~ 2024.05.12	2024.06.18
2024년 정기 기사 3회	2024.06.18 ~ 2024.06.21	2024.07.05 ~ 2024.07.27	2024.08.07	2024.09.10 ~ 2024.09.13	2024.10.19 ~ 2024.11.08	2024.12.11

□ 수수료

○필기 : 19,400원
○실기 : 53,100원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 복합형(필답형+작업형)으로 시행되며 출제기준 및 공개문제를 참조

- 주어진 도면을 해독하여 실무에서 사용되는 용접방법으로 용접작업을 수행하는 평가

□ 출제기준

○ 용접기사 출제기준(2011.1.1~2016.12.31).hwp 다운로드

○ 용접기사 출제기준(2017.1.1~2018.6.30).hwp 다운로드

○ 용접기사 출제기준(2018.7.1~2020.12.31).hwp 다운로드

○ 용접기사 출제기준(2021.1.1~2024.12.31).hwp 다운로드

○ 용접기사 공개문제.zip 다운로드

□ 취득방법

○ 응시자격

- 관련학과 : 대학의 기계공학, 금속공학 등 관련학과

- 기술자격 소지자 : 동일(유사)분야 다른 종목 기사 / 산업기사 + 실무경력 1년 / 기능사 + 실무경력 3년

- 순수경력자 : 실무경력 4년(동일, 유사 분야)

- 동일직무분야 : 경영·회계·사무 중 생산관리, 광업자원 중 채광, 기계, 화학, 전기·전자 중 전기, 안전관리, 환경·에너지 중 에너지·기상

○ 시험과목

- 필기

1) 기계제작법
2) 재료역학
3) 용접야금
4) 용접구조설계
5) 용접일반 및 안전관리

- 실기

1) 용접실무

○ 검정방법

- 필기 : 객관식 4지 택일형 과목당 20문항(과목당 30분)

- 실기 : 복합형 [필답형(1시간 30분, 45점) + 작업형(1시간 20분 정도, 55점)]

○ 합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점 이상, 전 과목 평균 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 150분

- 실기 : 170분

1 과목 : 기계제작법

1. 액체 호닝의 설명으로 옳은 것은?

①	숫돌을 진동시키면서 가공물을 완성 가공하는 방법이다.
②	혼(hone)에 회전 및 직선왕복 운동을 주어 가공하는 방법이다.
③	랩과 일감 사이에 랩제를 넣어 서로 누르고 비비면서 다듬는 방법이다.
④	물(가공액)과 혼합된 연삭입자를 압축공기로 고속 분사시켜 매끈하게 다듬질하는 방법이다.

2. 절삭저항을 3분력으로 분해할 때 주분력 P1, 이송분력 P2, 배분력 P3 으로 구분할 때, 크기 비교로 옳은 것은? (단, 공구는 초경바이트, 피삭재는 저탄소강, 절삭 깊이는 노즈 반지름 이내로 가공할 때이다.)

①	P2 ＞ P1 ＞ P3
②	P3 ＞ P1 ＞ P2
③	P1 ＞ P3 ＞ P2
④	P3 ＞ P2 ＞ P1

3. ?철에 탄소가 최대 2.11% 고용된 ɣ 고용체로서, 실온에서는 존재하기 어려운 조직으로 인성이 크고 상자성체인 강의 표준조직은?

①	오스테나이트
②	마텐자이트
③	소르바이트
④	트루스타이트

4. 다음 중 물리적 표면경화법인 것은?
5. 다음 중 열간가공에 대한 설명으로 가장 적절한 것은?
6. 구성 인선(Built-up Edge)의 방지대책으로 틀린 것은?
7. 슈퍼 피니싱 (super finishing)에 관한 설명으로 틀린 것은?
8. 커플링으로 연결된 CNC공작기계의 볼 스크류 피치가 6 mm, 서보 모터의 회전 각도가 270°일 때 테이블의 이동 거리는 몇 mm인가?
9. 스폿 용접과 같은 원리로 접합할 모재의 한쪽판에 돌기를 만들어 고정전극 위에 겹쳐놓고 가동전극으로 통전과 동시에 가압하여 저항열로 가열된 돌기를 접합시키는 용접법은?
10. 주조 작업에서 원형 제작 시 고려해야 할 사항이 아닌 것은?
11. 선반에서 테이퍼 절삭 방법 중 틀린 것은?
12. CNC공작기계와 산업용 로봇, 자동반송시스템, 자동화 창고 등을 총괄하여 중앙의 컴퓨터로 제어하면서 공급에서부터 가공, 조립, 출고까지 제조공정을 중앙에서 관리하는 유연생산시스템은?
13. 호칭 치수가 200 mm인 사인바를 이용하여 각도를 측정한 결과 사인바 양단의 게이지블록 높이가 각각 30 mm, 17 mm이었다면 측정물의 각도는 약 얼마인가?
14. 서보제어방식 중 아래 그림과 같이 모터에 내장된 펄스 제너레이터에서 속도를 검출하고, 엔코더에서 위치를 검출하여 피드백하는 제어방식은?
15. 재료에 금긋기 작업을 할 때 필요한 공구가 아닌 것은?
16. 아크 용접봉에서 피복제의 역할이 아닌 것은?
17. 표면이 서로 다른 모양으로 조각된 1쌍의 다이를 이용하며 메달, 주화 등을 가공하는 방법은?
18. 연강의 절삭작업에서 칩이 경사면 위를 연속적으로 원활하게 흘러나가는 모양으로, 연속 칩이라고도 하며 다음 중 매끄러운 가공표면을 얻을 수 있는 칩의 형태는?
19. 주물 결함 중 모양 치수 불량 결함의 직접적인 원인으로 틀린 것은?
20. 전해연마의 특징에 대한 설명 중 틀린 것은?

2 과목 : 재료역학

21. 그림과 같은 단주에서 편심거리 e에 압축하중 P=80kN이 작용할 때 단면에 인장응력이 생기지 않기 위한 e의 한계는 몇 cm인가? (단, G는 편심 하중이 작용하는 단주 끝단의 평면상 위치를 의미한다.)
22. 길이가 5m이고 직경이 0.1m인 양단고정보중앙에 200 N의 집중하중이 작용할 경우 보의 중앙에서의 처짐은 약 몇 m인가? (단, 보의 세로탄성계수는 200 GPa이다.)
23. 다음 구조물에 하중 P=1kN이 작용할 때 연결핀에 걸리는 전단응력은 약 얼마인가? (단, 연결핀의 지름은 5mm이다.)
24. 다음과 같이 스팬(span) 중앙에 힌지 (hinge)를 가진 보의 최대 굽힘모멘트는 얼마인가?
25. 그림과 같이 원형단면을 가진 보가 인장하중 P=90kN을 받는다. 이 보는 강(steel)으로 이루어져 있고, 세로탄성계수는 210GPa이며 포와송비 μ=1/3이다. 이 보의 체적변화 △V는 약 몇 ㎣인가? (단, 보의 직경 d=30mm, 길이 L=5m이다.)
26. 그림과 같이 균일단면을 가진 단순보에 균일하중 ωkN/m이 작용할 때, 이 보의 탄성곡선식은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)
27. 그림과 같이 외팔보의 끝에 집중하중 P가 작용할 때 자유단에서의 처짐각 θ는? (단, 보의 굽힘강성 EI는 일정하다.)
28. 길이 3m, 단면의 지름이 3cm인 균일 단면의 알루미늄 봉이 있다. 이 봉에 인장하중 20kN이 걸리면 봉은 약 몇 cm 늘어나는가? (단, 세로탄성계수는 72GPa이다.)
29. 100rpm으로 30kW를 전달시키는 길이 1m, 지름 7cm인 둥근 축단의 비틀림각은 약 몇 rad인가? (단, 전단탄성계수는 83GPa이다.)
30. 그림과 같은 단순 지지보에 모멘트(M)와 균일분포하중(w)이 작용할 때, A점의 반력은?
31. 비틀림모멘트 2kNㆍm가 지름 50mm인 축에 작용하고 있다. 축의 길이가 2m일 때 축의 비틀림각은 약 몇 rad인가? (단, 축의 전단탄성계수는 85GPa이다.)
32. 길이 10m, 단면적 2cm²인 철봉을 100°C에서 그림과 같이 양단을 고정했다. 이 봉의 온도가 20°C로 되었을 때 인장력은 약 몇 kN인가? (단, 세로탄성계수는 200GPa, 선팽창계수 α=0.000012/°C이다.)
33. 그림과 같은 돌출보에서 ω=120kN/m의 등분포 하중이 작용할 때, 중앙 부분에서의 최대 굽힘응력은 약 몇 MPa인가? (단, 단면은 표준 I형 보로 높이 h=60cm이고, 단면 2차 모멘트 I=98200cm⁴이다.)
34. 다음과 같은 평면응력 상태에서 최대 주응력 σ₁은?
σ_x = τ, σ_y = 0, τ_xy =─ τ
35. 0.4m×0.4m인 정사각형 ABCD를 아래 그림에 나타내었다. 하중을 가한 후의 변형상태는 점선으로 나타내었다. 이때 A지점에서 전단 변형률 성분의 평균값(γ_xy)는?
36. 다음 그림과 같은 부채꼴의 도심(centroid)의 위치 x 는?
37. 그림과 같이 800 N의 힘이 브래킷의 A에 작용하고 있다. 이 힘의 점 B에 대한 모멘트는 약 몇 Nㆍm인가?
38. 다음 외팔보가 균일분포 하중을 받을 때, 굽힘에 의한 탄성변형 에너지는? (단, 굽힘강성 EI는 일정하다.)
39. 판 두께 3mm를 사용하여 내압 20kN/cm²을 받을 수 있는 구형(spherical) 내압용기를 만들려고 할 때, 이 용기의 최대 안전내경 d를 구하면 몇 cm인가? (단, 이 재료의 허용 인장응력을 σ_w=800kN/cm²으로 한다.)
40. 지름 70mm인 환봉에 20MPa의 최대전단응력이 생겼을 때 비틀림모멘트는 약 몇 kNㆍm인가?

3 과목 : 용접야금

41. 용접 중에 발생한 기포가 응고 시에 배출되지 못하고 잔류한 것은?
42. 용착금속의 응고 과정에 대한 설명으로 옳은 것은?
43. 비중이 작은 것에서 큰 순서대로 나열된 것은?
44. 다음 중 피복아크용접에서 탈산제로 사용되지 않는 것은?
45. 용접 작업 후 용접비드와 모재 사이에 생성되는 영역은?
46. 용접 슬래그의 염기도 표시로 옳은 것은? (단, A=산성 성분의 총합, B=염기성 성분의 총합, As=용접 슬래그의 염기도)
47. 서브머지드 아크 용접에서 사용하는 용제의 구비조건으로 틀린 것은?
48. 강력한 탈산제를 첨가하여 충분히 탈산시킨 강괴로 고합금강의 제조에 사용되는 것은?
49. 용융합금이 냉각하여 일정한 온도에서 서로 다른 두 종류의 고상이 동시에 정출되는 현상은?
50. 체심입방격자(BCC)에 대한 설명으로 옳지 않은 것은?
51. 용접구조물의 제작 시 예열의 목적이 아닌 것은?
52. 용융금속 내 가스의 용해량을 설명한 법칙은?.
53. 마우러 조직도에서는 어떤 성분을 기준으로 조직을 구분하는가?
54. 다음 중 철강소재에서 오스테나이트를 안정화시키는데 효과가 가장 큰 원소는?
55. 알루미늄 합금이나 구리 합금의 예열온도로 가장 적당한 온도범위는?
56. 다음 중 금속에서 발생하는 전위 형태와 가장 거리가 먼 것은?
57. Fe-C 평형상태도에서 공정점의 탄소량은 약 몇 %인가?
58. 두 가지 이상의 금속 원소가 간단한 원자비로 결합되어 있는 물질로 MgCu²와 같은 물질을 무엇이라고 하는가?
59. 18%Cr-8%Ni 스테인리스강에서 입계부식을 방지하는 방법으로 틀린 것은?
60. 금속을 가공하면 전위밀도가 증가하여 전위의 이동이 어렵게 되는 현상은?

4 과목 : 용접구조설계

61. 다음 중 열전도율이 가장 낮은 것은?
62. 저온 및 고온 균열에 관한 내용으로 옳은 것은?
63. 서브머지드 아크 용접에서 균열이 발생하는 원인으로 가장 거리가 먼 것은?
64. 용접부에 발생하는 토 균열(Toe crack)의 방지대책으로 가장 적합한 것은?
65. 용접 설계 및 시공에서 용접구조물의 피로강도를 향상시키기 위한 방법과 가장 거리가 먼 것은?
66. 방사선 투과검사에서 방사선원으로 사용되지 않는 것은?
67. 중판 이상의 두꺼운 판의 용접을 위한 홈 설계 시 고려해야할 사항으로 틀린 것은?
68. 용접부의 충격시험은 다음 중 어느 것을 알기 위한 시험인가?
69. 피복 아크 용접에서 아크 전류 300A, 아크전압 30V, 용접속도 10cm/min 일 때 용접의 단위길이 1cm당 발생하는 용접 입열은 몇 Joule/cm 인가?
70. 열적구속도시험이라고도 하며 열의 흐름을 두 방향이나 세 방향으로 하여 비드에 발생하는 균열을 검사하는 시험은?
71. 저수소계 피복 아크 용접봉에 대해 설명한 것 중 틀린 것은?
72. AW-400인 용접기 11대를 설치하고자 할 때 전원 변압기는 어느 정도 용량을 설치하는 것이 가장 적당한가? (단, 용접기의 평균전류는 200A, 무부하전압은 70V, 사용률은 50% 이다.)
73. 다음 보기가 설명하고 있는 용접 이음 홈 형상은?
- 판두께 15~40mm 정도에 사용하며 양면 용접에 의해 완전한 용입을 얻을 수 있다.
- 동일한 판두께 일 때 V형의 개선보다 용접봉의 소비량이 적고 용접변형도 적다.
74. 용접균열의 발생위치에 따른 분류가 아닌 것은?
75. 코발트 60(Co⁶⁰)에서 방출되는 것 중 비파괴검사에서 사용되는 것은?
76. 용접물을 정반에 고정시키거나 보강재 또는 일시적인 보조판을 붙여 변형을 방지하는 방법으로 가장 널리 사용되는 용접변형방지법은?
77. 용접이음의 강도와 파괴에서 시간 의존성 파괴가 아닌 것은?
78. 용접변형의 종류 중 면내 변형에 속하지 않는 것은?
79. 잔류응력이 존재하는 구조물에 인장이나 압축하중을 주어 용접부를 약간 소성 변형시킨 후 하중을 제거하여 응력을 완화하는 방법은?
80. 두께 6mm의 얇은 판으로 내부 압력을 받는 용기의 동체를 제작할 경우 동체의 직경이 50mm 이고, 내부압력이 100N/mm² 일 때 동체에 작용하는 응력은?

5 과목 : 용접일반 및 안전관리

81. AW-300 용접기를 사용하여 용접을 할 때 용접 입열량은 18000 J/cm, 아크전압 30V, 무부하전압 90V, 용접속도 15cm/min이었다면 이때의 용접 전류 값은 얼마인가?
82. 직류 용접기에 고주파 발생장치를 병용했을 때의 사항으로 옳은 것은?
83. 아세틸렌 용기의 밸브는 일반적으로 전용핸들을 이용하여 몇 회전 정도 열어서 사용하면 좋은가?
84. MIG용접기의 제어장치 기능 중 크레이터처리 기능에 의해 낮아진 전류가 서서히 줄어들면서 아크가 끊어지는 기능으로 이면용접부가 녹아내리는 것을 방지하는 것은?
85. 전원이 없는 야외에서 차축이나 레일의 접합을 위해 사용하는 용접법은?
86. 다음 중 전격의 방지대책으로 틀린 것은?
87. 다음 용접법 중 압접에 속,하는 것은?
88. 피복 아크 용접에서 직류 역극성(DCRP)의 특징으로 틀린 것은?
89. 피복 아크 용접봉의 피복제 중에서 슬래그생성제가 아닌 것은?
90. 피복 아크 용접봉의 심선으로 사용되는 것은?
91. 이음 형상에 따른 저항 용접의 분류에서 겹치기 용접에 속하는 것은?
92. 일반적인 플라스마 아크 용접의 특징으로 틀린 것은?
93. 가스용접에서 팁 끝이 순간적으로 막히면 가스의 분출이 나빠지고 토치의 가스혼합실까지 불꽃이 그대로 도달되어 토치가 빨갛게 달구어지는 현상을 무엇이라 하는가?
94. 비교적 큰 용적이 단락되지 않고 옮겨가는 형식이며, 서브머지드 아크 용접과 같이 대전류 사용시에 나타나며, 일명 핀치효과형이라고 불리는 용적 이행 형태는?
95. 일렉트로 가스 아크 용접의 특징으로 옳은 것은?
96. 절단을 가스절단과 아크 절단으로 분류할 때 가스절단에 속하는 것은?
97. 무색, 무미, 무취의 인체에 해가 없는 가스로, 수중 절단에 주로 사용되는 것은?
98. 화재의 종류 중 종이, 목재, 석탄 등이 연소 후에 재를 남기는 일반화재를 나타내는 것은?
99. 콘덴서에 미리 저축된 전기 에너지를 짧은 시간에 급속 방전시켜 발생하는 아크에 의해 접합부를 충격적으로 압력을 가하여 접합하는 용접 방법은?
100. 원판상의 롤러 전극 사이에 2장의 강판을 겹쳐 놓고 가압 통전하면서 전극을 회전시켜 연속 접합하는 용접법은?
