전기기능사 기출문제 2016년 4회 (2016.07.10)

1. 자격요약

□자격명 :: 전기기능사
□영문명 :: Craftsman Electricity
□관련부처 :: 산업통상자원부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한없음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr

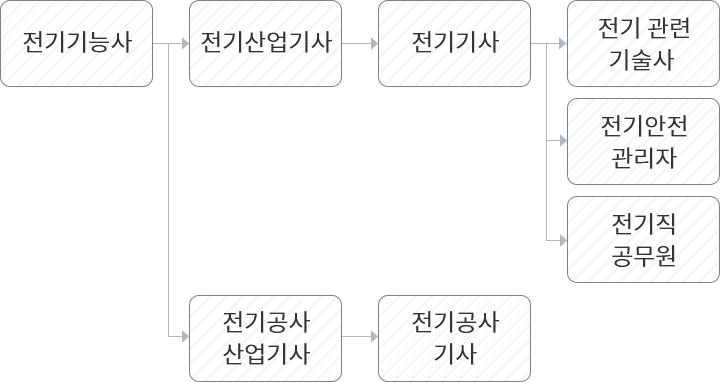

□자격증 관계도: 전기기능사, 전기산업기사, 전기기사, 전기공사산업기사, 전기공사기사

2. 자격정보

□ 전기기능사 기출문제

○ 전기기능사란 산업인력공단에서 시행하는 전기기능사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 전기기능사 자격제도는 전기로 인한 재해를 방지하기 위해 전기기기를 제작, 제조 조작, 운전, 보수 등에 관한 숙련된 기술인력을 양성하고자 제정됨.

○ 2006년부터 기존의 ‘전기기능사’와 ‘전기공사기능사’가 ‘전기기능사’로 통합됨.

□ 주요특징

○ 전기기능사는 전기 관련 자격인 전기공사산업기사, 전기공사기사, 전기산업기사, 전기기사 자격증 취득의 첫 단계.

○ 전기기능사는 전기에 필요한 장비 및 공구를 사용하여 회전기, 정지기, 제어장치 또는 빌딩, 공장, 주택, 및 전력 시설물의 전선, 케이블, 전기기계 및 기구를 설치, 보수, 검사, 시험 및 관리하는 업무를 수행.

□ 진로 및 전망

○ 취업

- 전기가 사용되는 모든 전기공사 시공업체에 취업 가능.

- 발전소, 변전소, 감리회사, 조명공사업체, 변압기, 발전기, 전동기 수리업체 등 전기공사 시공업체에 취업 가능.

- 한국전력공사를 비롯한 전기기기제조업체, 전기공사업체, 전기설계전문업체, 전기기기 설비업체, 전기안전관리 대행업체, 환경시설업체, 건설 현장, 전기공작물시설업체, 아파트 전기실, 빌딩제어실 등에 취업 가능.

- 전기직 공무원으로 진출 가능.

- 가정용 및 산업용 전기 생산업체, 부품제조업체, 일반업체나 공장의 전기 부서 등으로도 취업할 수 있음. 전기와 관련된 제반 시설의 관리 및 검사를 담당 가능.

- 제철소, 제련소, 금속기계제조업체 등으로 취업 가능.

- 조선·자동차·항공·전기전자·방위산업체 등으로도 취업 가능.

○ 우대

- 국가기술자격법에 따라 공공기관과 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

○ 가산점

- 국가기술자격 법령 또는 그 밖의 법령에서 정한 자격증 소지자가 당해 분야에 응시하면 매 과목 4할 이상 득점자에 대하여 일정 비율에 해당하는 점수를 가산점.

- 전기 분야의 8·9급, 기능직 기능 8급 이하의 기술직 공무원 채용시험 시 3% 가산점.

- 다만, 가산 특전은 필기시험 시행 전일까지 취득한 자격증에 한함.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 1회	2024.01.02 ~ 2024.01.05	2024.01.21 ~ 2024.01.24	2024.01.31	2024.02.05 ~ 2024.02.08	2024.03.16 ~ 2024.04.02	2024.04.09
2024년 2회	2024.03.12 ~ 2024.03.15	2024.03.31 ~ 2024.04.04	2024.04.17	2024.04.23 ~ 2024.04.26	2024.06.01 ~ 2024.06.16	2024.06.26
2024년 3회	2024.05.28 ~ 2024.05.31	2024.06.16 ~ 2024.06.20	2024.06.26	2024.07.16 ~ 2024.07.19	2024.08.17 ~ 2024.09.03	2024.09.11
2024년 4회	2024.08.20 ~ 2024.08.23	2024.09.08 ~ 2024.09.12	2024.09.25	2024.09.30 ~ 2024.10.04	2024.11.09 ~ 2024.11.24	2024.12.04

□ 수수료

○필기 : 14,500원
○실기 : 106,200원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 작업형으로 시행되며 출제기준 및 공개문제를 참조

- 전기설비의 배관 및 배선공사, 시퀀스 제어회로 완성능력을 평가

□ 출제기준

○ 전기기능사 출제기준(2016.1.1~2019.12.31).hwp 다운로드

○ 전기기능사 출제기준(2020.1.1~2020.12.31).hwp 다운로드

○ 전기기능사 출제기준(2021.1.1~2023.12.31).hwp 다운로드

○ 전기기능사 공개문제.zip 다운로드

○ 전기기능사 수험자 유의사항.pdf 다운로드

□ 취득방법

○ 시험과목

- 필기

1) 전기이론
2) 전기기기
3) 전기설비

- 실기

1) 전기설비작업

○ 검정방법

- 필기 : 객관식 4지택일형 60문항(60분)

- 실기 : 작업형(5시간 정도, 전기설비작업)

○ 합격기준

- 필기 : 100점을 만점으로 하여 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 60분

- 실기 : 300분

1 과목 : 전기 이론

1. 2전력계법으로 3상 전력을 측정할 때 지시값이 P₁=200W, P₂=200W이었다. 부하전력(W)은?

①	600
②	500
③	400
④	300

2. 다음은 어떤 법칙을 설명한 것인가?

전류가 흐르려고 하면 코일은 전류의 흐름을 방해한다. 또, 전류가 감소하면 이를 계속 유지하려고 하는 성질이 있다.

①	쿨롱의 법칙
②	렌츠의 법칙
③	패러데이의 법칙
④	플레밍의 왼손 법칙

3. 플레밍의 왼손법칙에서 전류의 방향을 나타내는 손가락은?

①	엄지
②	검지
③	중지
④	약지

4. 진공 중에 10μC과 20μC의 점전하를 1m의 거리로 놓았을 때 작용하는 힘(N)은?
5. 어느 회로의 전류가 다음과 같을 때, 이 회로에 대한 전류의 실효값(A)은?
6. 전력량 1Wh와 그 의미가 같은 것은?
7. 평형 3상 회로에서 1상의 소비전력이 P(W)라면, 3상회로 전체 소비전력(W)은?
8. 어떤 교류회로의 순시값이 v=√2Vsinωt(V)인 전압에서 ωt=π/6(rad)일 때 100√2V이면 이 전압의 실효값(V)은?
9. 공기 중에서 m(Wb)의 자극으로부터 나오는 자속수는?(문제 오류로 실제 시험에서는 1, 4번이 정답 처리되었습니다. 여기서는 4번을 누르면 정답 처리됩니다.)
10. 그림과 같은 RC 병렬회로의 위상각 θ는?
11. 0.2℧의 컨덕턴스 2개를 직렬로 접속하여 3A의 전류를 흘리려면 몇 V의 전압을 공급하면 되는가?
12. 비유전율 2.5의 유전체 내부의 전속밀도가 2×10^-6C/m²되는 점의 전기장의 세기는 약 몇 V/m 인가?
13. 1차 전지로 가장 많이 사용되는 것은?
14. 그림과 같은 회로에서 a-b간에 E(V)의 전압을 가하여 일정하게 하고, 스위치 S를 닫았을 때의 전전류 I(A)가 닫기 전 전류의 3배가 되었다면 저항 Rx의 값은 약 몇 Ω인가?
15. 정상상태에서의 원자를 설명한 것으로 틀린 것은?
16. R₁(Ω), R₂(Ω), R₃(Ω)의 저항 3개를 직렬 접속했을 때의 합성저항(Ω)은?
17. 3kW의 전열기를 1시간 동안 사용할 때 발생하는 열량(kcal)은?
18. 영구자석의 재료로서 적당한 것은?
19. 전기력선에 대한 설명으로 틀린 것은?
20. 다음 설명 중 틀린 것은?

2 과목 : 전기기기

21. 고장 시의 불평형 차전류가 평형 전류의 어떤 비율 이상으로 되었을 때 동작하는 계전기는?
22. 단락비가 큰 동기 발전기에 대한 설명으로 틀린 것은?
23. 전압을 일정하게 유지하기 위해서 이용되는 다이오드는?
24. 변압기의 철심에서 실제 철의 단면적과 철심의 유효 면적과의 비를 무엇이라고 하는가?
25. 단상 유도 전동기의 기동 방법 중 기동 토크가 가장 큰 것은?
26. 직류기의 파권에서 극수에 관계없이 병렬회로수 a는 얼마인가?
27. 변압기의 무부하 시험, 단락 시험에서 구할 수 없는 것은?
28. 주파수 60Hz를 내는 발전용 원동기인 터빈 발전기의 최고 속도(rpm)는?
29. 직류 전동기의 최저 절연 저항값(MΩ)은?
30. 동기 발전기의 병렬 운전 중 기전력의 크기가 다를 경우 나타나는 현상이 아닌 것은?
31. 변압기의 권수비가 60일 때 2차측 저항이 0.1Ω이다. 이것을 1차로 환산하면 몇 Ω인가?
32. 전압 변동률 ε의 식은? (단, 정격 전압 Vn(V)무부하 전압 V₀(V)이다.)
33. 6극 36슬롯 3상 동기 발전기의 매극 매상당 슬롯수는?
34. 주파수 60Hz의 회로에 접속되어 슬립 3%, 회전수 1164rpm으로 회전하고 있는 유도전동기의 극수는?
35. 그림은 트랜지스터의 스위칭 작용에 의한 직류 전동기의 속도제어 회로이다. 전동기의 속도가 이라고 할 때, 이 회로에서 사용한 전동기의 속도제어법은?
36. 계자 권선이 전기자와 접속되어 있지 않은 직류기는?
37. 대전류·고전압의 전기량을 제어할 수 있는 자기소호형 소자는?
38. 교류 전동기를 기동할 때 그림과 같은 기동 특성을 가지는 전동기는? (단, 곡선 (1)∼(5)는 기동 단계에 대한 토크 특성 곡선이다.)
39. 1차 권수 6000, 2차 권수 200인 변압기의 전압비는?
40. 3상 유도 전동기의 정격 전압을 Vn(V), 출력을 P(kW), 1차 전류를 I₁(A),역률을 cosθ라 하면 효율을 나타내는 식은?

3 과목 : 전기 설비

41. 합성수지 전선관 공사에서 관 상호간 접속에 필요한 부속품은?
42. 다음 중 배선기구가 아닌 것은?
43. 전기설비기술기준의 판단기준에서 가공전선로의 지지물에 하중이 가하여 지는 경우에 그 하중을 받는 지지물의 기초의 안전율은 얼마 이상인가?
44. 최대 사용 전압이 220V인 3상 유도전동기가 있다. 이것의 절연 내력 시험 전압은 몇 V로 하여야 하는가?
45. 피뢰기의 약호는?
46. 배전반을 나타내는 그림 기호는?
47. 조명공학에서 사용되는 칸델라(cd)는 무엇의 단위인가?
48. 케이블 공사에서 비닐 외장 케이블을 조영재의 옆면에 따라 붙이는 경우 전선의 지지점 간의 거리는 최대 몇 m인가?
49. 흥행장의 저압 옥내배선, 전구선 또는 이동 전선의 사용전압은 최대 몇 V 미만인가?
50. 누전차단기의 설치목적은 무엇인가?
51. 절연물 중에서 가교폴리에틸렌(XLPE)과 에틸렌 프로필렌고무혼합물(EPR)의 허용온도(℃)는?
52. 금속덕트를 조영재에 붙이는 경우에는 지지점간의 거리는 최대 몇 m 이하로 하여야 하는가?
53. 금속 전선관 공사에서 사용되는 후강 전선관의 규격이 아닌 것은?
54. 완전 확산면은 어느 방향에서 보아도 무엇이 동일한가?
55. 전기설비기술기준의 판단기준에서 교통신호등 회로의 사용전압이 몇 V를 초과하는 경우에는 지락 발생 시 자동적으로 전로를 차단하는 장치를 시설하여야 하는가?
56. 구리 전선과 전기 기계기구 단자를 접속하는 경우에 진동 등으로 인하여 헐거워질 염려가 있는 곳에는 어떤 것을 사용하여 접속하여야 하는가?
57. 금속관을 구부릴 때 그 안쪽의 반지름은 관안지름의 최소 몇 배 이상이 되어야 하는가?
58. 옥내 배선을 합성수지관 공사에 의하여 실시 할 때 사용할 수 있는 단선의 최대 굵기(mm²)는?
59. 450/750V 일반용 단심 비닐절연전선의 약호는?
60. 차단기 문자 기호 중 “OCB”는?
