1. 자격요약

자격명 :
전기공사산업기사
영문명 :
Industrial Engineer Electric Work
관련부처 :
산업통상자원부
시행기관 :
한국산업인력공단
응시자격 :
제한있음
자격분류 :
국가기술자격증
홈페이지 :
www.q-net.or.kr

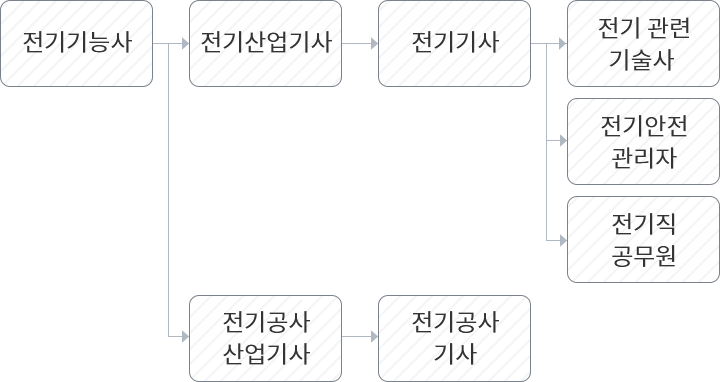

자격증 관계도

전기기능사, 전기산업기사, 전기기사, 전기공사산업기사, 전기공사기사

2. 자격정보

□ 전기공사산업기사 기출문제
응시 자격을 갖추고 한국산업인력공단에서 시행하는 전기공사산업기사 자격시험에 합격하여 그 자격을 취득한 자를 말함.
전력 시설물을 안전하게 시공하고, 시공된 시설물의 유지 및 보수에 안전성을 확보하기 위한 전문인력을 양성하기 위해 제정됨.
□ 주요특징
전기공사에 관한 기술기초지식과 중급 숙련기능을 소지하고 전기공사용 기자재와 측정기를 사용하여 전력소와 전력소 또는 전력소와 수용가를 연결하는 고압선이나 저압선을 가설하고 그 지지물 및 기기를 설치, 유지, 보수.
각종 건축물과 생산설비의 전력 시설에 배선 작업, 안전차단기, 전동기, 조명기구 등의 각종 전기시설물을 시공하고 전기설비의 안전성을 검사하며 유지보수와 관련된 제반 업무를 수행.
□ 진로 및 전망
창업

- 전기공사업체를 자영 가능.

취업

- 전기가 사용되는 모든 전기공사 시공업체에 취업 가능.

- 발전소, 변전소, 감리회사, 조명공사업체, 변압기, 발전기, 전동기 수리업체 등 전기공사 시공업체에 취업이 가능.

- 전기설비공사업체, 전기설계전문업체, 전기안전관리업체 등에 취업 가능.

- 발전, 송전, 변전 및 배전 설비공사, 산업시설물, 건축물 및 구조물의 전기설비공사, 도로, 공항 및 항만의 전기설비공사 등을 담당 가능.

- 전기직 공무원으로 진출 가능.

우대

- 국가기술자격법에 의해 공공기관 및 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

가산점

- 6급 이하 및 기술직 공무원 채용시험 시 가산점.

- 공업 직렬의 항공우주, 전기 직류와 해양수산 직렬의 해양교통시설 직류에서 채용계급이 8·9급, 기능직 기능 8급 이하일 경우에는 5%, 6·7급, 기능직 기능 7급 이상일 경우에는 3%의 가산점.

- 다만, 가산 특전은 매 과목 4할 이상 득점자에게만, 필기시험 시행 전날까지 취득한 자격증에 한함.

- 경찰공무원 채용 시험에서 가산점을 부여받을 수 있음.

자격부여

- 전기공사산업기사의 자격을 취득하면 전기사업법에 의한 전기안전관리자 선임 및 전기설비 검사자 자격이 주어짐.

- 전기사업법에 따른 전기공사기술자로 인정받을 수 있고, 전기공사업등록을 위한 기술인력으로 활동 가능.

- 전력기술관리법에 따른 전력설계업 및 감리업 등록을 위한 기술인력, 항로표지법에 따른 항로표지 장비와 용품 성능 검사대행 기관으로 지정받기 위한 기술인력 등으로 전기공사산업기사 자격을 활용 가능.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )
구분 필기원서접수
(인터넷)
필기시험 필기합격
(예정자)발표
실기원서접수 실기시험 최종합격자
발표일
2024년 산업기사 1회 2024.01.23 ~
2024.01.26
2024.02.15 ~
2024.03.07
2024.03.13 2024.03.26 ~
2024.03.29
2024.04.27 ~
2024.05.12
2024.06.18
2024년 산업기사 2회 2024.04.16 ~
2024.04.19
2024.05.09 ~
2024.05.28
2024.06.05 2024.06.25 ~
2024.06.28
2024.07.28 ~
2024.08.14
2024.09.10
2024년 산업기사 3회 2024.06.18 ~
2024.06.21
2024.07.05 ~
2024.07.27
2024.08.07 2024.09.10 ~
2024.09.13
2024.10.19 ~
2024.11.08
2024.12.11
□ 수수료

필기 : 19,400원
실기 : 20,800원

□ 출제경향
필기 : 출제기준을 참조
실기 : 필답형으로 시행되며 출제기준을 참조
□ 출제기준

□ 취득방법
응시자격

- 관련학과 : 전문대학 및 대학의 전기공학, 전기제어공학, 전기전자과, 전기설비과, 전기통신과 등 관련학과

- 기술자격 소지자 : 동일(유사)분야 산업 기사 / 기능사 + 1년 / 동일종목외 외국자격취득자 / 기능경기대회 입상

- 순수경력자 : 실무경력 2년(동일, 유사 분야)

- 동일직무분야 : 경영·회계·사무 중 생산관리, 문화·예술·디자인·방송 중 방송, 건설, 기계, 재료, 정보통신, 안전관리, 환경·에너지

시험과목

- 필기

1) 전기응용
2) 전력공학
3) 전기기기
4) 회로이론
5) 전기설비기술기준 및 판단기준

- 실기

1) 전기설비 견적 및 시공

검정방법

- 필기 : 객관식 4지 택일형, 과목당 20문항(과목당 30분)

- 실기 : 필답형(2시간)

합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점이상, 전과목 평균 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

제한시간

- 필기 : 150분

- 실기 : 120분

1 과목 : 전기응용
  • 1. 회전축에 대한 관성모멘트가 150 kg·m2인 회전체의 플라이휠 효과(GD2)는 몇 kg·m2인가?
    450
    600
    900
    1000
  • 2. 전기철도의 교류 급전방식 중 AT 급전방식은 어떤 변압기를 사용하여 급전하는 방식을 말하는가?
    단권변압기
    흡상변압기
    스코트변압기
    3권선변압기
  • 3. 오픈루프 제어계와 비교하여 폐루프 제어계를 구성하기 위해 반드시 필요한 장치는?
    응답속도를 빠르게 하는 장치
    안정도를 좋게 하는 장치
    입·출력 비교장치
    고주파 발생장치
  • 4. 시속 45km/h의 열차가 곡률 반지름 1000m인 곡선궤도를 주행할 때 고도(cant)는 약 몇 mm 인가? (단, 궤간은 1067 mm 이다.)
  • 5. 다음 중 유도가열은 어떤 것을 이용한 것인가?
  • 6. 전동기 운전 시 발생하는 진동 중 전자력적인 원인에 의한 것은?
  • 7. 점광원으로부터 원뿔의 밑면까지의 거리가 4m이고, 밑면의 반경이 3m인 원형면의 평균조도가 100 lx라면, 이 점광원의 평균 광도(cd)는?
  • 8. 다음 중 적외선의 기능은?
  • 9. 다음 중 전기 화학 당량의 단위는?
  • 10. 제너다이오드에 관한 설명 중 틀린 것은?
  • 11. 반도체 소자의 종류 중에서 게이트에 의한 턴온을 이용하지 않는 소자는?
  • 12. 다음 중 열전대의 조합이 아닌 것은?
  • 13. 방전용접 중 불활성 가스용접에 쓰이는 불활성 가스는?
  • 14. 금속을 양극으로 하고 음극은 불용성의 탄소 전극을 사용한 다음, 전기 분해하면 금속 표면의 돌기 부분이 다른 표면 부분에 비해 선택적으로 용해되어 평활하게 되는 것은?
  • 15. 기계적 변위를 제어량으로 하는 기기로서 추적용 레이더 등에 응용되는 것은?
  • 16. 전기회로와 열회로의 대응관계로 틀린 것은?
  • 17. 가로조명, 도로조명 등에 사용되는 저압 나트륨등의 설명으로 틀린 것은?
  • 18. 광질과 특색이 고휘도이고 배광제어가 용이하며 흑화가 거의 일어나지 않는 램프는?
  • 19. 목재의 건조, 베니어판 등의 합판에서의 접착 건조, 약품의 건조 등에 적합한 전기 건조 방식은?
  • 20. 반사율 70%의 완전확산성 종이를 100lx의 조도로 비추었을 때 종이의 휘도(cd/m2)는 약 얼마인가?
2 과목 : 전력공학
  • 21. 주상 변압기의 2차 측 접지는 어느 것에 대한 보호를 목적으로 하는가?
  • 22. 송전선로에서 역섬락을 방지하는 가장 유효한 방법은?
  • 23. 전압이 일정값 이하로 되었을 때 동작하는 것으로서 단락 시 고장 검출용으로도 사용되는 계전기는?
  • 24. 가공전선을 단도체식으로 하는 것보다 같은 단면적의 복도체식으로 하였을 경우에 대한 내용으로 틀린 것은?
  • 25. 100MVA의 3상 변압기 2뱅크를 가지고 있는 배전용 2차 측의 배전선에 시설할 차단기 용량(MVA)은? (단, 변압기는 병렬로 운전되며, 각각의 %Z는 20%이고, 전원의 임피던스는 무시한다.)
  • 26. 발전기나 변압기의 내부고장 검출로 주로 사용되는 계전기는?
  • 27. 단락전류를 제한하기 위하여 사용되는 것은?
  • 28. 연가의 효과로 볼 수 없는 것은?
  • 29. 교류 송전방식과 직류 송전방식을 비교할 때 교류 송전방식의 장점에 해당되는 것은?
  • 30. 어느 변전설비의 역률을 60%에서 80%로 개선하는데 2800 kVA의 전력용 커패시터가 필요하였다. 이 변전설비의 용량은 몇 kW 인가?
  • 31. 전력계통의 경부하시나 또는 다른 발전소의 발전전력에 여유가 있을 때, 이 잉여전력을 이용하여 전동기로 펌프를 돌려서 물을 상부의 저수지에 저장하였다가 필요에 따라 이 물을 이용해서 발전하는 발전소는?
  • 32. 반하시성 과전류계전기의 전류-시간 특성에 대한 설명으로 옳은 것은?
  • 33. 교류 단상 3선식 배전방식을 교류 단상 2선식에 비교하면?
  • 34. 지상부하를 가진 3상 3선식 배전선로 또는 단거리 송전선로에서 선간 전압강하를 나타낸 식은? (단, I, R, X, θ는 각각 수전단 전류, 선로저항, 리액턴스 및 수전단 전류의 위상각이다.)
  • 35. 배전선로의 전압을 √3배로 증가시키고 동일한 전력 손실률로 송전할 경우 송전전력을 몇 배로 증가되는가?
  • 36. 반동수차의 일종으로 주요부분은 러너, 안내날개, 스피드링 및 흡출관 등으로 되어 있으며 50~500m 정도의 중낙차 발전소에 사용되는 수차는?
  • 37. 단성 2선식 교류 배전선로가 있다. 전선의 1가닥 저항이 0.15Ω이고, 리액턴스는 0.25Ω이다. 부하는 순저항부하이고, 100V, 3kW이다. 급전점의 전압(V)은 약 얼마인가?
  • 38. 열의 일당량에 해당하는 단위는?
  • 39. 페란티현상이 발생하는 원인은?
  • 40. 다음 중 송·배전선로의 진동 방지대책에 사용되지 않는 기구는?
3 과목 : 전기기기
  • 41. 동기기의 과도 안정도를 증가시키는 방법이 아닌 것은?
  • 42. 8극, 유도기전력 100V, 전기자전류 200A인 직류발전기의 전기자권선을 증권에서 파권으로 변경했을 경우의 유도기전력과 전기자전류는?
  • 43. 3상 동기기의 제동권선을 사용하는 주 목적은?
  • 44. 동기발전기의 단자 부근에서 단락이 발생되었을 때 단락전류에 대한 설명으로 옳은 것은?
  • 45. 전기자저항과 계자저항이 각각 0.8Ω인 직류 직권전동기가 회전수 200rpm, 전기자전류 30A 일 때 역기전력은 30A로 될 때의 속도(rpm)는? (단, 전기자 반작용, 마찰손, 풍손 및 철손은 무시한다.)
  • 46. 수은 정류기에 있어서 정류기의 밸브작용이 상실되는 현상을 무엇이라고 하는가?
  • 47. 직류 분권전동기의 정격전압 220V, 정격전류 105A, 전기자저항 및 계자회로의 저항이 각각 0.1Ω 및 40Ω이다. 기동전류를 정격전류의 150%로 할 때의 기동저항은 약 몇 Ω 인가?
  • 48. 변압기의 임피던스와트와 임피던스전압을 구하는 시험은?
  • 49. 기동 시 정류자의 불꽃으로 라디오의 장해를 주며 단락장치의 고장이 일어나기 쉬운 전동기는?
  • 50. SCR에 대한 설명으로 옳은 것은?
  • 51. 어떤 공장에 뒤진 역률 0.8인 부하가 있다. 이 선로에 동기조상기를 병렬로 결선해서 선로의 역률을 0.95로 개선하였다. 개선 후 전력의 변화에 대한 설명으로 틀린 것은?
  • 52. 임피던스 강하가 5%인 변압기가 운전 중 단락되었을 때 그 단락전류는 정격전류의 몇 배인가?
  • 53. 변압기에서 1차 측의 여자 어드미턴스를 Y0라고 한다. 2차 측으로 환산한 여자 어드미턴스 Y0′을 옳게 표현한 식은? (단, 권수비를 a라고 한다.)
  • 54. 3상 유도전동기의 전원주파수가 전압의 비가 일정하고 정격속도 이하로 속도를 제어하는 경우 전동기의 출력 P와 주파수 f와의 관계는?
  • 55. 8극, 50kW, 3300V, 60Hz인 3상 권선형 유도전동기의 전부하 슬립이 4%라고 한다. 이 전동기의 슬립링 사이에 0.16Ω의 저항 3개를 Y로 삽입하면 전부하 토크를 발생할 때의 회전수(rpm)는? (단, 2차 각상의 저항은 0.04Ω이고, Y 접속이다.)
  • 56. 직류발전기의 병렬운전에서 균압모선을 필요로 하지 않는 것은?
  • 57. 3상 유도전동기의 전원측에서 임의의 2선을 바꾸어 접속하여 운전하면?
  • 58. 유도전동기의 주파수가 60Hz이고 전부하에서 회전수가 매분 1164회이면 극수는? (단, 슬립은 3% 이다.)
  • 59. 전압비 3300/110V, 1차 누설 임피던스 Z1= 12 + j13Ω, 2차 누설 임피던스 Z2= 0.015 + j0.013Ω인 변압기가 있다. 1차로 환산된 등가임피던스(Ω)는?
  • 60. 단상 다이오드 반파정류회로인 경우 정류효율은 약 몇 % 인가? (단, 저항부하인 경우이다.)
4 과목 : 회로이론
  • 61. Z = 5√3 + j5(Ω)인 3개의 임피던스를 Y 결선하여 선간전압 250V의 평형 3상 전원에 연결하였다. 이때 소비되는 유효전력은 약 몇 W 인가?
  • 62. 그림과 같은 회로에서 스위치 S를 t=0에서 닫았을 때, , 이다. L(H)의 값은?
  • 63. 전류의 대칭분이 I0= -2+j4(A), I1= 6-j5(A), I2= 8+j10(A)일 때 3상전류 중 a상 전류(Ia)의 크기(|Ia|)는 몇 A 인가? (단, I0는 영상분이고, I1은 정상분이고, I2는 역상분이다.)
  • 64. V = 50√3-j50(V), I = 15√3+j15(A) 일 때 유효전력 P(W)와 무효전력 Q(var)는 각각 얼마인가?
  • 65. 그림과 같은 회로에서 5Ω에 흐르는 전류 I는 몇 A 인가?
  • 66. 어떤 회로에 흐르는 전류가 i(t)=7+14.1sinωt(A)인 경우 실효값은 약 몇 A 인가?
  • 67. RC 직렬회로의 과도현상에 대한 설명으로 옳은 것은?
  • 68. 그림과 같은 회로의 전달함수는? (단, 초기조건은 0이다.)
  • 69. 다음과 같은 회로에서 Va, Vb, Vc(V)를 평형 3상 전압이라 할 때 전압 V0(V)은?
  • 70. 회로의 4단자 정수로 틀린 것은?
  • 71. 용량이 50kVA인 단상 변압기 3대를 △결선하여 3상으로 운전하는 중 1대의 변압기에 고장이 발생하였다. 나머지 2대의 변압기를 이용하여 3상 V결선으로 운전하는 경우 최대 출력은 몇 kVA 인가?
  • 72. 9Ω과 3Ω인 저항 6개를 그림과 같이 연결하였을 때, a와 b 사이의 합성저항(Ω)은?
  • 73. 푸리에 급수로 표현된 왜평과 f(t)가 반파대칭 및 정현대칭일 때 f(t)에 대한 특징으로 옳은 것은?
  • 74. 그림과 같은 4단자 회로망에서 출력 측을 개방하니 V1=12V, I1=2A, V2=4V이고, 출력 측을 단락하니 V1=16V, I1=4A, I2=2A 이었다. 4단자 정수 A, B, C, D는 얼마인가?
  • 75. 그림과 같은 회로에서 L2에 흐르는 전류 I2(A)가 단자전압 V(V)보다 위상이 90° 뒤지기 위한 조건은? (단, ω는 회로의 각주파수(rad/s) 이다.)
  • 76. 각 상의 전류가 ia= 30sinωt(A), ib= 30sin(ωt-90°)(A), ic= 30sin(ωt+90°)(A)일 때 영상분 전류(A)의 순시치는?
  • 77. 어떤 전지에 연결된 외부 회로의 저항은 5Ω이고 전류는 8A가 흐른다. 외부 회로에 5Ω대신 15Ω의 저항을 접속하면 전류는 4A로 떨어진다. 이 전지의 내부 기전력은 몇 V인가?
  • 78. r1(Ω)인 저항에 r(Ω)인 가변저항이 연결된 그림과 같은 회로에서 전류 I를 최소로 하기 위한 저항 r2(Ω)는? (단, r(Ω)은 가변저항의 최대 크기이다.)
  • 79. f(t) = sint + 2cost를 라플라스 변환하면?
  • 80. 파형율과 파고율이 모두 1인 파형은?
5 과목 : 전기설비
  • 81. 전력 보안통신 설비인 무선통신용 안테나를 지지하는 목주의 풍압하중에 대한 안전율은 얼마 이상으로 해야 하는가?
  • 82. 고압전로 또는 특고압전로와 저압전로를 결합하는 변압기의 저압측의 중성점에는 제 몇 종 접지공사를 하여야 하는가?
  • 83. 가공전선로의 지지물에 지선을 시설하려는 경우 이 지선의 최저 기준으로 옳은 것은?
  • 84. 저압 가공전선과 고압 가공전선을 동일 지지물에 시설하는 경우 이격거리는 몇 cm 이상이어야 하는가? (단, 각도주(角度住)·분기주(分岐住) 등에서 혼촉(混觸)의 우려가 없도록 시설하는 경우는 제외한다.)
  • 85. 교통신호등의 시설기준에 관한 내용으로 틀린 것은?
  • 86. 변압기에 의하여 특고압전로에 결합되는 고압전로에는 사용전압의 몇 배 이하인 전압이 가하여진 경우에 방전하는 장치를 그 변압기의 단자에 가까운 1극에 설치하여야 하는가?
  • 87. 터널 안의 윗면, 교량의 아랫면 기타 이와 유사한 곳 또는 이에 인접하는 곳에 시설하는 경우 가공 직류 전차선의 레일면상의 높이는 몇 m 이상인가?
  • 88. 의료장소 중 그룹 1 및 그룹 2의 의료 IT 계통에 시설되는 전기설비의 시설기준으로 틀린 것은?
  • 89. 사람이 상시 통행하는 터널 안 배선의 시설기준으로 틀린 것은?
  • 90. 가공전선로의 지지물에는 취급자가 오르고 내리는데 사용하는 발판 볼트 등은 특별한 경우를 제외하고 지표상 몇 m 미만에는 시설하지 않아야 하는가?
  • 91. 고압 가공전선이 교류 전차선과 교차하는 경우, 고압 가공전선으로 케이블을 사용하는 경우 이외에는 단면적 몇 mm2이상의 경동연선(교류 전차선 등과 교차하는 부분을 포함하는 경간에 접속점이 없는 것에 한한다.)을 사용하여야 하는가?
  • 92. 특고압 가공전선과 가공약전류 전선 사이에 보호망을 시설하는 경우 보호망을 구성하는 금속선 상호 간의 간격은 가로 및 세로를 각각 몇 m 이하로 시설하여야 하는가?
  • 93. 1차측 3300V, 2차측 220V 인 변압기 전로의 절연내력 시험전압은 각각 몇 V에서 10분간 견디어야 하는가?
  • 94. 직류식 전기철도에서 배류선의 상승 부분 중 지표상 몇 m 미만의 부분은 절연전선(옥외용 비닐 절연전선을 제외한다.) 캡타이어 케이블 또는 케이블을 사용하고 사람이 접촉할 우려가 없고 또한 손상을 받을 우려가 없도록 시설하여야 하는가?
  • 95. 버스덕트 공사에 의한 저압의 옥측배선 또는 옥외배선의 사용전압이 400V 이상인 경우의 시설기준에 대한 설명으로 틀린 것은?
  • 96. 특고압 가공전선이 가공약전류 전선 등 저압 또는 고압의 가공전선이나 저압 또는 고압의 전차선과 제1차 접근상태로 시설되는 경우 60kV 이하 가공전선과 저고압 가공전선 등 또는 이들의 지지물이나 지주 사이의 이격거리는 몇 m 이상인가?
  • 97. 옥내 고압용 이동전선의 시설기준에 적합하지 않은 것은?
  • 98. 중성선 다중접지식의 것으로서 전로에 지락이 생겼을 때 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있는 22.9kV 특고압 가공전선이 다른 특고압 가공전선과 접근하는 경우 이격거리는 몇 m 이상으로 하여야 하는가? (단, 양쪽이 나전선인 경우이다.)
  • 99. 고압 또는 특고압 가공전선과 금속제외 울타리가 교차하는 경우 교차점과 좌, 우로 몇 m 이내에 개소에 제1종 접지공사를 하여야 하는가? (단, 전선에 케이블을 사용하는 경우는 제외한다.)
  • 100. 수성전선로의 시설기준으로 옳은 것은?
  • 해당 자격증 혹은 기출문제에 대한 의견을 공유하실 수 있습니다.
