전자산업기사 기출문제 3회 (2020.08.22)

자격시험 산업기사 전자산업기사category

전자산업기사 기출문제 2020년 3회 (2020.08.22)

1. 자격요약

□자격명 :: 전자산업기사
□영문명 :: Industrial Engineer Electronics
□관련부처 :: 산업통상자원부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한있음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr

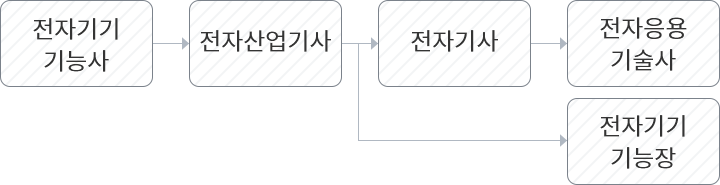

□자격증 관계도: 전지기기기능사, 전자산업기사, 전자기사

2. 자격정보

□ 전자산업기사 기출문제

○ 응시 자격을 갖추고 한국산업인력공단에서 시행하는 전자산업기사 시험에 합격하여 그 자격을 취득한 자를 말함.

○ 전자산업의 발전으로 각종 전자기기를 설계, 시공, 분석할 수 있는 전문기술인력을 양성하기 위하여 제정됨.

○ 2008년부터 '전자산업기사'와 '전자회로설계산업기사'가 '전자산업기사'로 통합됨.

○ 2018년부터 기존의 검정형 시험방법 외에 과정 평가형으로도 전자산업기사 자격을 취득할 수 있음.

□ 주요특징

○ 전자에 관한 상급 숙련기능을 바탕으로 전자기기 및 기초적인 전자회로를 설계, 전자제품 생산 및 관리, 보수, 수리하는 작업을 담당.

○ 부품가공 및 조립, 검사 등의 작업 전반을 관리하는 역할.

□ 진로 및 전망

○ 취업

- 가전제품생산업체, 통신장비생산업체, 음향기기 및 방송 장비 생산업체, 컴퓨터·사무 자동화기기 관련 장비 제조업체, 전자제품 수리전문업체 등 전자제품이 이용되는 관련분야로 취업이 가능.

- 전동차, 비행기, 선박 등의 검사 요원으로 활동 가능.

○ 우대

- 국가기술자격법에 의해 공공기관 및 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

○ 가산점

- 6급 이하 및 기술직 공무원 채용시험 시 가산점.

- 공업 직렬의 항공우주, 전자, 물리 직류, 해양수산 직렬의 수로, 해양교통시설 직류, 방송통신 직렬의 전 직류에서 채용계급이 8·9급, 기능직 기능 8급 이하일 경우에는 5%, 6·7급, 기능직 기능 7급 이상일 경우에는 3%의 가산점.

- 다만, 가산 특전은 매 과목 4할 이상 득점자에게만, 필기시험 시행 전일까지 취득한 자격증에 한함.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 산업기사 1회	2024.01.23 ~ 2024.01.26	2024.02.15 ~ 2024.03.07	2024.03.13	2024.03.26 ~ 2024.03.29	2024.04.27 ~ 2024.05.12	2024.05.29
2024년 산업기사 2회	2024.04.16 ~ 2024.04.19	2024.05.09 ~ 2024.05.28	2024.06.05	2024.06.25 ~ 2024.06.28	2024.07.28 ~ 2024.08.14	2024.08.28
2024년 산업기사 3회	2024.06.18 ~ 2024.06.21	2024.07.05 ~ 2024.07.27	2024.08.07	2024.09.10 ~ 2024.09.13	2024.10.19 ~ 2024.11.08	2024.11.20

□ 수수료

○필기 : 19,400원
○실기 : 49,300원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 작업형으로 시행되며 출제기준 및 공개문제를 참조

- 전자제품의 회로스케치, 조립작업 등을 평가하며, 기타 아날로그 및 디지털회로를 이해할 수 있어야 함

□ 출제기준

○ 전자산업기사 출제기준(2015.1.1~2019.12.31).hwp 다운로드

○ 전자산업기사 출제기준(2020.1.1~2022.12.31).hwp 다운로드

○ 전자산업기사 공개문제.zip 다운로드

□ 취득방법

○ 응시자격

- 관련학과 : 전자공학과, 전자제어공학과, 전자시스템학과등 전자회로관련 학과

- 기술자격 소지자 : 동일(유사)분야 다른 종목 산업 기사 / 기능사 + 실무경력 1년 / 동일종목 외국자격취득자 / 기능경기대회 입상

- 순수경력자 : 실무경력 2년 (동일, 유사 분야)

- 동일직무분야 : 경영·회계 · 사무 중 생산관리, 문화·예술·디자인·방송 중 방송, 건설, 기계, 재료, 정보통신, 안전관리, 환경·에너지

○ 시험과목

- 필기

1) 전자회로
2) 전자기학 및 회로이론
3) 전자계산기일반
4) 전자계측

- 실기

1) 전자회로설계 및 계측작업

○ 검정방법

- 필기 : 객관식 4지 택일형, 과목당 20문항(과목당 30분)

- 실기 : 작업형(4시간 30분)

○ 합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점이상, 전과목 평균 60점이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 120분

- 실기 : 270분

1 과목 : 전자회로

1. 트랜지스터를 스위치 회로로 사용할 때 OFF스위치에 적합한 영역은?

①	포화영역
②	순방향 활성영역
③	역방향 활성영역
④	차단영역

2. 다음 PCM 블록도에서 빈칸 A에 들어가는 회로는?

①	부호화 회로
②	비교기 회로
③	증폭 회로
④	필터 회로

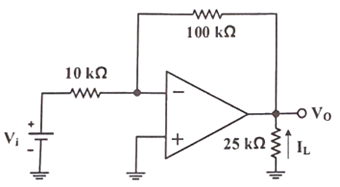

3. 회로에서 V_i= 1V일 때 전류 I_L은 몇 mA 인가?

①	-0.4
②	-0.1
③	0.1
④	0.4

4. 다음 회로의 입력 V₁= 1V와 V₂= 2V에 대한 출력 V_out는 몇 V 인가? (단, R₁=R₂=1kΩ, R₃=R₄=5kΩ 이다.)
5. 공진회로에서 공진주파수(f₀)와 대역폭(BW) 및 선택도(Q)의 관계식으로 옳은 것은?
6. 다음 회로에서 V_B가 2V 이고, V₁이 진폭 4V의 정현파일 때, 출력 V₂의 파형의 설명으로 가장 적절한 것은?
7. 이미터 폴로어 회로를 2단 구성하여 만든 달링톤 회로의 특징으로 틀린 것은?
8. 다음 중 FET의 특징에 대한 설명 중 틀린 것은?
9. 다음 중 전압 제어 전압 전원(Voltage controlled voltage source) 귀한 구성의 특징으로 틀린 것은?
10. Si 다이오드에 순방향전류를 흐르게 하려면 약 몇 V 이상 전압을 인가해야 하는가?
11. 회로(a)와 입ㆍ출력 전압특성(b)이 다음과 같을 때, 포화영역에서 콜렉터 전류 Ic는 몇 mA 인가? (단, R_C= 1 Kohm이다.)
12. 초크 입력형과 비교한 콘덴서 입력형 회로의 특징이 아닌 것은?
13. 다음 정류회로의 파형에 대한 설명 중 옳은 것은?
14. 다음 회로에서 R_s= 1KΩ, R_f= 10KΩ일 때 출력 전압 V_o는 몇 V 인가?
15. 변압기를 사용하지 않는 전력 증폭회로에서 push-pull 회로의 조건으로 거리가 먼 것은?
16. 펄스 변조방식에 관한 설명 중 틀린 것은?
17. 부귀환 증폭기의 전압이득이 이고, 귀환을 걸지 않을 때 0.2V의 입력으로 출력 10V를 얻었다. 부귀환 증폭기의 귀한율 β의 값은?
18. π형 필터에서 리플 함유율을 작게 하는 방법으로 틀린 것은?
19. 원자핵 주위의 궤도에 있는 전자 중 에너지에 의해 최외각에 있는 가전자를 잃는 과정은?
20. 컬렉터 특성 곡선 상에 그려지는 이상적인 직류 부하선의 설명으로 옳은 것은?

2 과목 : 전기자기학 및 회로이론

21. 그림과 같이 유전율이 ε(F/m)인 유전체를 넣은 무한장 동축 원통 도체에서 내부 원동도체(A)에 +λ(C/m), 외부 원동 도체(B)에 -λ(C/m)의 전하를 주었을 때 중심축에서 r(m)(a≤r≤b) 떨어진 P점에서의 전속밀도(C/m²)는?
22. 공기 중에 무한 평면 도체로부터 거리 d(m)인 곳에 점전하 Q(C)가 있을 때, Q와 무한 평면도체 간에 작용하는 힘은 몇 N 인가?
23. 맥스웰(Maxwell)의 전자방정식 중 일반적인 전자계에서 성립하지 않는 식은? (단, D는 전속밀도, B는 자속밀도, E는 전계의 세기, H는 자계의 세기, ρ는 전하밀도, J_c는 전도전류밀도이다.)
24. 내구의 반지름이 3cm 이고, 외구의 반지름이 5cm 인 동심 구도체 콘덴서의 외구를 접지하고 내구에 V=1500V의 전위를 가했을 때 내구에 충전되는 전하량은 약 몇 C 인가? (단, 콘덴서 내부는 공기로 채워져 있다.)
25. 그림과 같은 길이가 l, 단면적이 S, 저항률이 ρ인 도체 내의 정상 전류 I가 흐르고 있을 때 옴의 법칙에 의한 도체 양끝 간의 전위차 V는?
26. 진공 중에서 20 nC/m²의 전하밀도를 가진 무한 평면 도체 판이 z=10m에서 x-y 평면과 나란하게 위치해 있을 때 원점에서의 전계의 세기 E(V/m)는? (단, a_z는 단위벡터이다.)
27. 전자유도에 의해서 회로에 발생하는 기전력에 관한 법칙은?
28. 코일 속을 쇄교하는 자속의 변화에 의해 유도기전력의 크기가 E₁만큼 유기되고 있다. 코일의 면적을 2배, 자속밀도의 주파수를 2배로 각각 증가시켰을 때 유도 기전력의 크기가 E₂만큼 유기되었다. 유도 기전력의 크기 E₁과 E₂의 관계는?
29. 도체 표면으로 갈수록 전류밀도가 커지고 중심으로 갈수록 전류밀도가 작아지는 현상을 무엇이라 하는가?
30. 진공 중에 10^-10C 의 점전하가 있을 때 점전하로부터 2m 떨어진 점에서의 전계의 세기는 몇 V/m 인가?
31. 다음 회로에서 스위치(S)를 닫았을 때, t초 후에 대한 설명으로 틀린 것은? (단, Qo는 C에 충전되어 있던 전하량이다.)
32. 4단자 회로망의 4단자 정수 중 출력 단락 시 역방향 임피던스를 나타내는 것은?
33. 회로의 전압 및 전류가 V = 10∠60° (V), I = 5∠30° (A) 일 때, 이 회로의 임피던스 Z(Ω)는?
34. 어떤 회로에 가한 전압이 E(V)일 때 흐르는 전류가 I(A)이고 전압, 전류간의 위상차가 π/6 일 때, 다음 중 틀리게 표시된 것은? (단, 전압과 전류는 실효값이다.)
35. 구동점 임피던스 함수에 있어서 극점에 대한 설명으로 틀린 것은?
36. 다음의 이상 변압기에서 V₁=100V, N₁=200 일 때, V₂=12V가 되도록 하는 2차 코일의 수 N₂는?
37. 테브난의 정리와 쌍대의 관계에 있는 정리는?
38. 다음 회로를 노튼의 동기회로로 변환할 때, 전류원의 크기와 1Ω에 걸리는 전압은?
39. RLC 직렬회로에서 반전력 주파수 f₁, f₂가 각각 770 kHz, 810 kHz일 때, 이 공진 회로의 선택도 Q는?
40. Ae^-at의 라플라스 변환은?

3 과목 : 전자계산기일반

41. 다음 그림의 연산 결과는?
42. 전가산기에서 입력 A = 1, B = 1. C_in= 0 일 때, 출력 S(sum)와 C_out(carry out)의 값으로 옳은 것은?
43. 인터럽트를 거는 장치가 자신의 인터럽트 벡터를 데이터 버스에 실어 보냄으로써 CPU가 장치를 알아낼 수 있도록 하는 방식을 무엇이라고 하는 가?
44. 인출 사이클(Fetch Cycle)에서 가장 먼저 이루어지는 마이크로 오퍼레이션은?
45. 10의 보수를 이용하여 72532(M)-3250(N)을 계산하려고 한다. N에 대한 10의 보수는?
46. address line이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 KByte 인가?
47. SRAM에 비해 DRAM의 특징이 아닌 것은?
48. 개인용 컴퓨터(PC)를 구성 및 운용하는데 반드시 필요한 장치가 아닌 것은?
49. 다음 덧셈 명령 가운데 2 주소(address) 명령 형식에 해당하는 것은?
50. 입출력 동작이 시작되어 끝날 때까지 하나의 입출력 장치가 전용으로 쓸 수 있는 채널로서 고속장치에 주로 쓰이는 채널은?
51. C언어에서 사용되는 예약어가 아닌 것은?
52. 마이크로컴퓨터와 마이크로프로세서에 관한 설명 중 틀린 것은?
53. D플립플롭 3개를 이용한 frequency divider의 출력 주파수(f_out)와 입력주파수(f_in)의 관계는?
54. 어느 컴퓨터의 기억 용량이 1Mbyte이다. 8 bit 단위로 데이터를 저장할 때 필요한 주소 선의 수는?
55. 다음 중 폰 노이만(Von Neumann)형 컴퓨터의 특성이 아닌 것은?
56. 반가산기에서 X = 0, Y = 1을 입력할 때, 출력 올림수(C)와 합(S)은?
57. 다음 중 출력 장치는?
58. 프로그램의 서브루틴 호출과 복귀를 처리할 때 이용되는 것은?
59. 시프트 레지스터(shift register)에 있는 임의의 2진수를 4번 왼쪽으로 자리이동 (shift-left) 하였다. 이 때 결과로 옳은 것은? (단, 새로운 비트는 0 이다.)
60. 10진수 4를 2421 코드로 표현하면?

4 과목 : 전자계측

61. 증폭기에서 전력이득을 dB로 표현할 때, 식으로 옳은 것은? (단, P₁은 입력 전력, P₂는 출력 전력이다.)
62. 플레밍의 왼손법칙을 이용하여 만든 계기는?
63. 모니터 상에 나타난 변조파형의 최소치 B가 2mm 일 때, 변조도는 90% 이다. 이 때 최대치 A는 몇 mm 인가?
64. 다음 중에서 회로의 전류 측정방법으로 틀린 것은?
65. 다음 회로를 3전압계법으로 부하(RL)의 전력을 측정한 식은?
66. 최대 눈금 50mV, 내부저항 10Ω의 직류전압계에 590Ω의 배율기를 사용하여 측정할 때 최대 눈금은 몇 V가 되는가?
67. 내부 저항이 무한대인 전압계로 단자 A-B간의 전압을 측정하면 몇 V 인가?
68. 고주파 측정에 가장 적절한 것은?
69. 폭이 10 μs, 주파수가 500 Hz인 Pulse의 전력을 열량계로 측정하여 5W를 얻었다. 이 Pulse의 최대 전력은?
70. 다음 중 상호 인덕턴스를 비교하는 방법으로 가장 적절한 측정법은?
71. 어떤 전파를 레헤르선으로 측정하니 인접한 전압이 최대로 되는 점 사이의 거리가 1.5m 이었다. 이때 주파수는 몇 MHz 인가?
72. 다음 콜라우시 브리지(Kohalraush Bridge)에서 E₁과 E₂사이의 저항을 R₁(Ω), E₂와 E₃사이가 R₂(Ω), E₃와 E₁사이가 R₃(Ω) 이라면 E₁은? (단, E₁은 피 측정 접지저항, E₂, E₃는 보조 접지이다.)
73. 캠벌법은 주로 무엇을 측정하는가?
74. 다음 중 소인 발진기(sweep oscillator)의 용도로 틀린 것은?
75. 최대 측정값이 20V 이고 내부저항이 5Ω인 전압계에 3mA 전류가 흐른다면 표시전압은?
76. 오실로스코프의 내부 구성도에서 ㉠에 알맞은 것은?
77. 회로 내에서의 두 점에서 신호의 진폭과 위상차를 측정하는 것으로 증폭기의 이득과 위상천이, 4단자망 파라미터 등의 측정에 사용되는 계기는?
78. 다음 중에서 인덕턴스의 측정에 사용되는 브리지의 종류가 아닌 것은?
79. 주파수가 같은 두 입력에 대한 리사쥬 도형을 관찰할 결과 원이 나타난 경우 위상차는 얼마인가?
80. 다음 중 직류 검류계가 아닌 것은?
