전기공사기사 기출문제 1회 (2022.03.05)

자격시험 기사 전기공사기사category

전기공사기사 기출문제 2022년 1회 (2022.03.05)

1. 자격요약

□자격명 :: 전기공사기사
□영문명 :: Engineer Electric Work
□관련부처 :: 산업통상자원부
□시행기관 :: 한국산업인력공단
□응시자격 :: 제한있음
□자격분류 :: 국가기술자격증
□홈페이지 :: www.q-net.or.kr

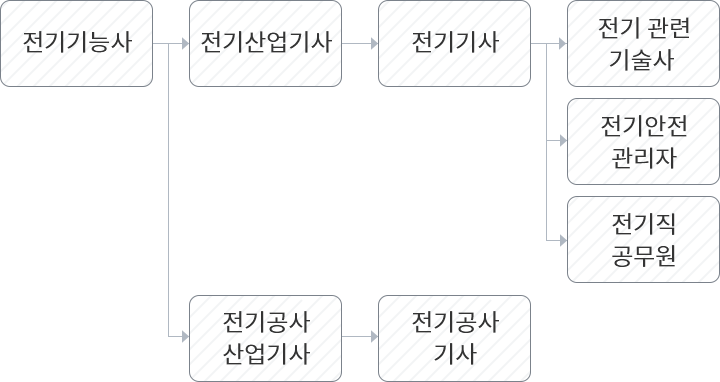

□자격증 관계도: 전기기능사, 전기산업기사, 전기기사, 전기공사산업기사, 전기공사기사

2. 자격정보

□ 전기공사기사 기출문제

○ 응시자격을 갖추고 한국산업인력공단에서 시행하는 전기공사기사 자격시험에 합격하여 그 자격을 취득한 자를 말함.

○ 전력 시설물을 안전하게 시공하고 검사하기 위한 전문인력을 양성하기 위하여 제정됨.

□ 주요특징

○ 공사현장 대리인으로서 시공자를 대리하여 전기계기, 장비, 시설, 부품, 제품 및 상업, 산업 및 가정용 전기 시스템, 철도신호 전기설비 등의 전기공사를 현장감독 하는 자격이며, 동시에 발주자에 대해서는 시공자를 대신하여 업무를 수행하는 역할.

○ 전기공사비의 적산, 공사공정계획의 수립, 시공과정에서 전기의 적정 여부 관리 등 주로 기술적인 업무를 수행.

○ 전기관련 연구와 프로젝트에 관한 자료를 수집하고 보고서를 작성하는 한편, 설치와 작동이 고객이 제시한 조건과 기준에 맞도록 기술도면, 전기 시스템 설계도 및 세부 지도 등을 작성하기도 함.

□ 진로 및 전망

○ 창업

- 전기공사업체를 자영 가능.

○ 취업

- 전기가 사용되는 모든 전기공사 시공업체에 취업 가능.

- 발전소, 변전소, 감리회사, 조명공사업체, 변압기, 발전기, 전동기 수리업체 등 전기공사 시공업체에 취업 가능.

- 전기설비공사업체, 전기설계전문업체, 전기안전관리업체 등에 취업 가능.

- 발전, 송전, 변전 및 배전 설비공사, 산업시설물, 건축물 및 구조물의 전기설비공사, 도로, 공항 및 항만의 전기설비공사 등을 담당 가능.

- 전기직 공무원으로 진출 가능.

○ 우대

- 국가기술자격법에 의해 공공기관 및 일반기업 채용 시 그리고 보수, 승진, 전보, 신분보장 등에 있어서 우대받을 수 있음.

○ 가산점

- 6급 이하 및 기술직 공무원 채용시험 시 가산점.

- 해양수산 직렬의 해양교통시설 직류, 시설 직렬의 도시계획, 일반토목, 농업토목, 교통시설, 도시교통설계 직류에서 채용계급이 8·9급, 기능직 기능 8급 이하와 6·7급, 기능직 기능 7급 이상일 경우 모두 5%의 가산점.

- 다만, 가산 특전은 매 과목 4할 이상 득점자에게만, 필기시험 시행 전일까지 취득한 자격증에 한함.

- 경찰공무원 채용 시험에서 가산점을 부여받을 수 있음.

○ 자격부여

- 전기공사기사의 자격을 취득하면 전기사업법에 의한 전기안전관리자 선임 및 전기설비 검사자 자격이 주어짐.

- 전기사업법에 의한 전기공사기술자로 인정받을 수 있고, 전기공사업등록을 위한 기술인력으로 활동할 수 있음.

- 전력기술관리법에 의한 전력설계업 및 감리업 등록을 위한 기술인력, 항로표지법에 의한 항로표지 장비 및 용품 성능 검사대행 기관으로 지정받기 위한 기술인력 등으로 전기공사기사 자격을 활용할 수 있음.

3. 시험정보

□ 시험일정 ( 원서접수 첫날 10:00부터 마지막 날 18:00까지 )

구분	필기원서접수 (인터넷)	필기시험	필기합격 (예정자)발표	실기원서접수	실기시험	최종합격자 발표일
2024년 기사 1회	2024.01.23 ~ 2024.01.26	2024.02.15 ~ 2024.03.07	2024.03.13	2024.03.26 ~ 2024.03.29	2024.04.27 ~ 2024.05.12	2024.06.18
2024년 기사 2회	2024.04.16 ~ 2024.04.19	2024.05.09 ~ 2024.05.28	2024.06.05	2024.06.25 ~ 2024.06.28	2024.07.28 ~ 2024.08.14	2024.09.10
2024년 기사 3회	2024.06.18 ~ 2024.06.21	2024.07.05 ~ 2024.07.27	2024.08.07	2024.09.10 ~ 2024.09.13	2024.10.19 ~ 2024.11.08	2024.12.11

□ 수수료

○필기 : 19,400원
○실기 : 22,600원

□ 출제경향

○ 필기 : 출제기준을 참조

○ 실기 : 필답형으로 시행되며 출제기준을 참조

□ 출제기준

○ 전기공사기사 출제기준(2016.1.1~2019.12.31).hwp 다운로드

○ 전기공사기사 출제기준(2020.1.1~2020.12.31).hwp 다운로드

○ 전기공사기사 출제기준(2021.1.1~2023.12.31).hwp 다운로드

□ 취득방법

○ 응시자격

- 관련학과 : 대학의 전기공학, 전기시스템공학, 전기제어공학 등 전기관련학과

- 기술자격 소지자 : 동일(유사)분야 기사 / 산업기사 + 1년 / 기능사 + 3년 / 동일종목외 외국자격취득자

- 순수경력자 : 실무경력 4년(동일, 유사 분야)

- 동일직무분야 : 경영·회계·사무 중 생산관리, 문화·예술·디자인·방송 중 방송, 건설, 기계, 재료, 정보통신, 안전관리, 환경·에너지

○ 시험과목

- 필기

1) 전기응용 및 공사재료
2) 전력공학
3) 전기기기
4) 회로이론 및 제어공학
5) 전기설비기술기준 및 판단기준

- 실기

1) 전기설비 견적 및 시공

○ 검정방법

- 필기 : 객관식 4지 택일형, 과목당 20문항(과목당 30분)

- 실기 : 필답형(2시간 30분)

○ 합격기준

- 필기 : 100점을 만점으로 하여 과목당 40점 이상, 전과목 평균 60점 이상

- 실기 : 100점을 만점으로 하여 60점 이상

○ 제한시간

- 필기 : 150분

- 실기 : 150분

1 과목 : 전기응용 및 공사재료

1. 레이저 가열의 특징으로 틀린 것은?

①	파장이 짧은 레이저는 미세가공에 적합하다.
②	에너지 변환 효율이 높아 원격가공이 가능하다.
③	필요한 부분에 집중하여 고속으로 가열할 수 있다.
④	레이저의 조사면적을 광범위하게 제어할 수 있다.

2. 스테판 볼츠만(Stefan-Boltzmann) 법칙을 이용하여 온도를 측정하는 것은?

①	광 고온계
②	저항 온도계
③	열전 온도계
④	복사 고온계

3. 흑체의 온도복사 법칙 중 절대 온도가 높아질수록 파장이 짧아지는 법칙은?

①	스테판 볼츠만(Stefan-Boltzmann)의 법칙
②	빈(Wien)의 변위법칙
③	플랑크(Planck)의 복사법칙
④	베버 페히너(Weber-Fechner)의 법칙

4. 다음 중 시감도가 가장 좋은 광색은?
5. 양수량 30m³/min, 총 양정 10m를 양수하는데 필요한 펌프용 3상 전동기에 전력을 공급하고자 한다. 단상 변압기를 V결선하여 전력을 공급하고자 할 때 단상 변압기 한 대의 용량(kVA)은 약 얼마인가? (단, 펌프의 효율은 70%이다.)
6. 권수비가 1:3인 변압기를 사용하여 교류 100V의 입력을 가한 후 출력 전압을 전파정류하면 출력 직류전압(V)의 크기는?
7. 단상 교류식 전기철도에서 통신선에 발생하는 유도장해를 경감하기 위하여 사용되는 것은?
8. 3상 유도전동기를 급속히 정지 또는 감속시킬 경우나 과속을 급히 막을 수 있는 가장 쉽고 효과적인 제동법은?
9. 금속의 표면 열처리에 이용하며 도체에 고주파 전류를 흘릴 때 전류가 표면에 집중하는 효과는?
10. 전력용 반도체 소자 중 IGBT의 특성이 아닌 것은?
11. 금속관 공사에서 부싱을 쓰는 목적은?
12. 경완철에 폴리머 현수 애자를 설치 할 경우 사용되는 재료가 아닌 것은?
13. 형광등의 점등회로 중 필라멘트를 예열하지 않고 직접 형광등에 고전압을 가하여 순간적으로 기동하는 점등회로로써, 전극이 기동 시에는 냉음극, 동작 시에는 방전전류에 의한 열음극으로 작동하는 회로는?
14. 특고압, 고압, 저압에 사용되는 완금(완철)의 표준길이에 해당되지 않는 것은?
15. 다음 중 0.6/1㎸ 가교 폴리에틸렌 절연 비닐시스 전력케이블의 기호는?
16. 고압회로 및 기기의 단락보호용으로 사용되고 있는 기기는?
17. KS C 7617에 따른 네온관의 공칭 관전류는 몇 ㎃ 인가?
18. 다음 1차 전지 중 음극(부극)물질이 다른 것은?
19. KS C 4610에 따른 고압 피뢰기의 정격 전압(㎸)이 아닌 것은? (단, 전압은 RMS 값이다.)
20. 2개소에서 한 개의 전등을 자유롭게 점멸할 수 있는 스위치 방식은?

2 과목 : 전력공학

21. 3상 1회선 송전선을 정삼각형으로 배치한 3상 선로의 자기인덕턴스를 구하는 식은? (단, D는 전선의 선간거리(m), r은 전선의 반지름(m)이다.)
22. 3상 송전선로가 선간단락(2선 단락)이 되었을 때 나타나는 현상으로 옳은 것은?
23. 송전단 전압이 100V, 수전단 전압이 90V인 단거리 배전선로의 전압강하율(%)은 약 얼마인가?
24. 중거리 송전선로의 4단자 정수가 A = 1.0, B = j190, D = 1.0 일 때 C의 값은 얼마인가?
25. 다음 중 재점호가 가장 일어나기 쉬운 차단전류는?
26. 송전전력, 선간전압, 부하역률, 전력손실 및 송전거리를 동일하게 하였을 경우 단상 2선식에 대한 3상 3선식의 총 전선량(중량)비는 얼마인가? (단, 전선은 동일한 전선이다.)
27. 배전전압을 √2배로 하였을 때 같은 손실률로 보낼 수 있는 전력은 몇 배가 되는가?
28. 교류발전기의 전압조정 장치로 속응 여자방식을 채택하는 이유로 틀린 것은?
29. 다음 중 환상(루프) 방식과 비교할 때 방사상 배전선로 구성 방식에 해당되는 사항은?
30. 다음 중 동작속도가 가장 느린 계전 방식은?
31. 어느 발전소에서 40000kWh를 발전하는데 발열량 5000㎉/㎏의 석탄을 20톤 사용하였다. 이 화력발전소의 열효율(%)은 약 얼마인가?
32. 소호리액터를 송전계통에 사용하면 리액터의 인덕턴스와 선로의 정전용량이 어떤 상태로 되어 지락전류를 소멸시키는가?
33. 현수애자에 대한 설명이 아닌 것은?
34. 초호각(Arcing horn)의 역할은?
35. 불평형 부하에서 역률(%)은?
36. 부하회로에서 공진 현상으로 발생하는 고조파 장해가 있을 경우 공진 현상을 회피하기 위하여 설치하는 것은?
37. 발전기 또는 주변압기의 내부고장 보호용으로 가장 널리 쓰이는 것은?
38. 경간이 200m인 가공 전선로가 있다. 사용전선의 길이는 경간보다 몇 m 더 길게 하면 되는가? (단, 사용전선의 1m 당 무게는 2㎏, 인장하중은 4000㎏, 전선의 안전율은 2로 하고 풍압하중은 무시한다.)
39. 유효낙차 90m, 출력 104500㎾, 비속도(특유속도) 210m·㎾인 수차의 회전속도는 약 몇 rpm인가?
40. 차단기의 정격차단시간에 대한 설명으로 옳은 것은?

3 과목 : 전기기기

41. 유도전동기 1극의 자속을 , 2차 유효전류 I₂cosθ₂, 토크 τ의 관계로 옳은 것은?
42. 변압기의 등가회로 구성에 필요한 시험이 아닌 것은?
43. 동기기의 권선법 중 기전력의 파형을 좋게 하는 권선법은?
44. 직류 직권전동기의 발생 토크는 전기자 전류를 변화시킬 때 어떻게 변하는가? (단, 자기포화는 무시한다.)
45. 불꽃 없는 정류를 하기 위해 평균 리액턴스 전압(A)과 브러시 접촉면 전압강하(B) 사이에 필요한 조건은?
46. 동기발전기의 병렬운전 중 유도기전력의 위상차로 인하여 발생하는 현상으로 옳은 것은?
47. 단상 직권 정류자전동기에서 보상권선과 저항도선의 작용에 대한 설명으로 틀린 것은?
48. 회전자가 슬립 s로 회전하고 있을 때 고정자와 회전자의 실효 권수비를 α라고 하면 고정자 기전력 E1과 회전자 기전력 E_2s의 비는?
49. 비돌극형 동기발전기 한 상의 단자전압을 V, 유도기전력을 E, 동기리액턴스를 X_s, 부하각이 δ이고, 전기자저항을 무시할 때 한 상의 최대출력(W)은?
50. 권수비 a=6600/220, 주파수 60㎐, 변압기의 철심 단면적 0.02m², 최대자속밀도 1.2㏝/m²일 때 변압기의 1차측 유도기전력은 약 몇 V인가?
51. SCR을 이용한 단상 전파 위상제어 정류회로에서 전원전압은 실효값이 220V, 60㎐인 정현파이며, 부하는 순 저항으로 10Ω이다. SCR의 점호각 a를 60°라 할 때 출력전류의 평균값(A)은?
52. 변압기에 임피던스전압을 인가할 때의 입력은?
53. 직류발전기가 90% 부하에서 최대효율이 된다면 이 발전기의 전부하에 있어서 고정손과 부하손의 비는?
54. 단권변압기 두 대를 V결선하여 전압을 2000V에서 2200V로 승압한 후 200kVA의 3상 부하에 전력을 공급하려고 한다. 이때 단권변압기 1대의 용량은 약 몇 kVA 인가?
55. 3상 동기발전기에서 그림과 같이 1상의 권선을 서로 똑같은 2조로 나누어 그 1조의 권선전압을 E(V), 각 권선의 전류를 I(A)라 하고 지그재그 Y형(Zigzag Star)으로 결선하는 경우 선간전압(V), 선전류(A) 및 피상전력(VA)은?
56. 회전형전동기와 선형전동기(Linear Motor)를 비교한 설명으로 틀린 것은?
57. 단자전압 200V, 계자저항 50Ω, 부하전류 50A, 전기자저항 0.15Ω, 전기자 반작용에 의한 전압강하 3V인 직류 분권발전기가 정격속도로 회전하고 있다. 이때 발전기의 유도기전력은 약 몇 V 인가?
58. 3상 유도기의 기계적 출력(P_o)에 대한 변환식으로 옳은 것은? (단, 2차 입력은 P₂, 2차 동손은 P_2c, 동기속도는 Ns, 회전자속도는 N, 슬립은 s이다.)
59. 다음 중 비례추이를 하는 전동기는?
60. 정류기의 직류측 평균전압이 2000V이고 리플률이 3%일 경우, 리플전압의 실효값(V)은?

4 과목 : 회로이론 및 제어공학

61. 3상 평형회로에서 Y결선의 부하가 연결되어 있고, 부하에서의 선간전압이 V_ab = 100√3 ∠0°(V)일 때 선전류가 I_a = 20∠-60°(A)이었다. 이 부하의 한 상의 임피던스(Ω)는? (단, 3상 전압의 상순은 a-b-c이다.)
62. 그림의 회로에서 120V와 30V의 전압원(능동소자)에서의 전력은 각각 몇 W인가? (단, 전압원(능동소자)에서 공급 또는 발생하는 전력은 양수(+)이고, 소비 또는 흡수하는 전력은 음수(-)이다.)
63. 순시치 전류 i(t) = I_msin(ωt+θ_I)A의 파고율은 약 얼마인가?
64. 정전용량이 C(F)인 커패시터에 단위 임펄스의 전류원이 연결되어 있다. 이 커패시터의 전압 v_C(t)는? (단, u(t)는 단위 계단함수이다.)
65. 그림의 회로에서 t=0s에 스위치(S)를 닫은 후 t=1s일 때 이 회로에 흐르는 전류는 약 몇 A인가?
66. 분포정수 회로에 있어서 선로의 단위 길이당 저항이 100Ω/m, 인덕턴스가 200mH/m, 누설컨덕턴스가 0.5℧/m일 때 일그러짐이 없는 조건(무왜형 조건)을 만족하기 위한 단위 길이당 커패시턴스는 몇 ㎌/m인가?
67. 그림의 회로가 정저항 회로가 되기 위한 L(mH)은? (단, R=10Ω, C=1000㎌이다.)
68. 그림과 같이 3상 평형의 순저항 부하에 단상 전력계를 연결하였을 때 전력계가 W(W)를 지시하였다. 이 3상 부하에서 소모하는 전체 전력(W)는?
69. f_e(t)가 우함수이고 f_o(t)가 기함수일 때 주기함수 f(t) = f_e(t) + f_o(t)에 대한 다음 식 중 틀린 것은?
70. 각 상의 전압이 다음과 같을 때 영상분 전압(V)의 순시치는? (단, 3상 전압의 상순은 a-b-c이다.)
71. 그림의 신호흐름선도에서 전달함수 는?
72. 다음의 특성 방정식 중 안정한 제어시스템은?
73. 블록선도에서 ⓐ에 해당하는 신호는?
74. 그림과 같은 보드선도의 이득선도를 갖는 제어시스템의 전달함수는?
75. 다음의 개루프 전달함수에 대한 근궤적의 점근선이 실수축과 만나는 교차점은?
76. 그림과 같은 블록선도의 제어시스템에 단위계단 함수가 입력되었을 때 정상상태 오차가 0.01이 되는 a의 값은?
77. 그림과 같은 블록선도의 전달함수 는?
78. 그림과 같은 논리회로와 등가인 것은?
79. 다음의 미분방정식과 같이 표현되는 제어시스템이 있다. 이 제어시스템을 상태방정식 로 나타내었을 때 시스템 행렬 A는?
80. 의 역 z 변환은?

5 과목 : 전기설비기술기준 및 판단기준

81. 애자공사에 의한 저압 옥측전선로는 사람이 쉽게 접촉될 우려가 없도록 시설하고, 전선의 지지점 간의 거리는 몇 m 이하이어야 하는가?
82. 특고압 가공전선로의 지지물 양측의 경간의 차가 큰 곳에 사용하는 철탑의 종류는?
83. 전력보안통신설비인 무선통신용 안테나 등을 지지하는 철주의 기초 안전율은 얼마 이상이어야 하는가? (단, 무선용 안테나 등이 전선로의 주위상태를 감시할 목적으로 시설되는 것이 아닌 경우이다.)
84. 전기저장장치를 전용건물에 시설하는 경우에 대한 설명이③ 다음 ( )에 들어갈 내용으로 옳은 것은?
전기저장장치 시설장소는 주변 시설(도로, 건물, 가연물질 등)로부터( ㉠ )m 이상 이격하고 다른 건물의 출입구나 피난단계 등 이와 유사한 장소로 부터는 ( ㉡ )m 이상 이격하여야 한다.
85. 지중 전선로를 직접 매설식에 의하여 시설할 때, 차량 기타 중량물의 압력을 받을 우려가 있는 장소인 경우 매설깊이는 몇 m 이상으로 시설하여야 하는가?
86. 급전선에 대한 설명으로 틀린 것은?
87. 진열장 내의 배선으로 사용전압 400V 이하에 사용하는 코드 또는 캡타이어 케이블의 최소 단면적은 몇 mm²인가?
88. 조상기에 내부 고장이 생긴 경우, 조상기의 뱅크용량이 몇 kVA 이상일 때 전로로부터 자동 차단하는 장치를 시설하여야 하는가?
89. 고장보호에 대한 설명으로 틀린 것은?
90. 네온방전등의 관등회로의 전선을 애자공사에 의해 자기 또는 유리제 등의 애자로 견고하게 지지하여 조영재의 아랫면 또는 옆면에 부착한 경우 전선 상호 간의 이격거리는 몇 mm 이상이어야 하는가?
91. 중앙급전 전원과 구분되는 것으로서 전력소비지역 부근에 분산하여 배치 가능한 신·재생에너지 발전설비 등의 전원으로 정의되는 용어는?
92. 교류 전차선 등 충전부와 식물 사이의 이격거리는 몇 m 이상이어야 하는가? (단, 현장여건을 고려한 방호벽 등의 안전조치를 하지 않은 경우이다.)
93. 수소냉각식 발전기에서 사용하는 수소 냉각 장치에 대한 시설기준으로 틀린 것은?
94. 사용전압이 22.9㎸인 특고압 가공전선과 그 지지물·완금류·지주 또는 지선 사이의 이격거리는 몇 ㎝ 이상이어야 하는가?
95. 플로어덕트 공사에 의한 저압 옥내배선 공사 시 시설기준으로 틀린 것은?
96. 사무실 건물의 조명설비에 사용되는 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가?
97. 고압 가공전선으로 사용한 경동선은 안전율이 얼마 이상인 이도로 시설하여야 하는가?
98. 저압 가공전선이 안테나와 접근상태로 시설될 때 상호 간의 이격거리는 몇 ㎝ 이상이어야 하는가? (단, 전선이 고압 절연전선, 특고압 절연전선 또는 케이블이 아닌 경우이다.)
99. 저압 가공전선로의 지지물이 목주인 경우 풍압하중의 몇 배의 하중에 견디는 강도를 가지는 것이어야 하는가?
100. 최대사용전압이 23000V인 중성점 비접지식 전로의 절연내력 시험전압은 몇 V 인가?
